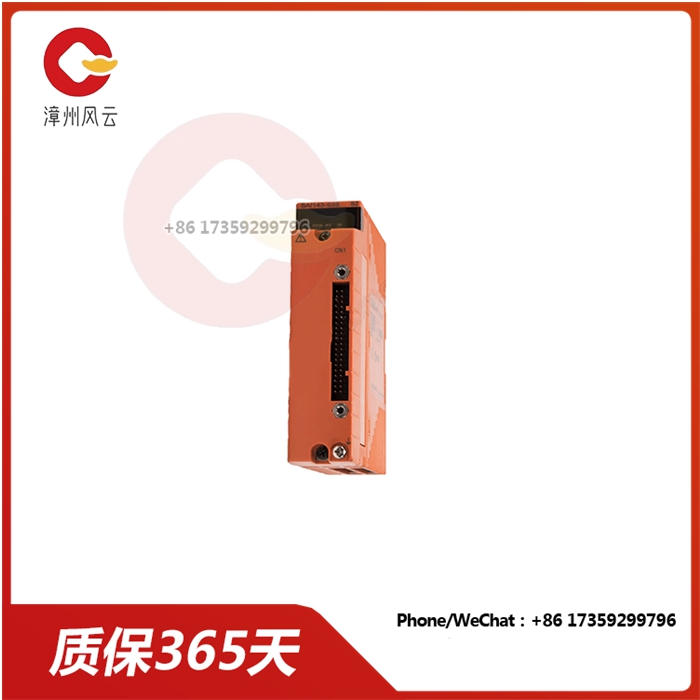

SAI143-S53|模拟量 I/O 模块|可安装在安全节点单元

制造商 ： Yokogawa

产品编号型号： SAI143-S53

产品类型 ： 模拟输入模块

型号 ： SAI143 – 模拟输入模块（4 至 20 mA，16 通道，模块隔离）

后缀代码 ：-H – 带 HART 通信 [版本：R1.02.00]

5 – 用于无防爆保护的压力夹端子块或 MIL 电缆

3 – 符合 ISA 标准 G3 和温度（-20 至 70°C）

选项代码 ： /A4D00 – 带用于模拟的双冗余压力夹接线端子

运输重量 ： 2.5 公斤

*1：此模块不能连接齐纳式安全栅。当使用本质安全仪表系统时，应使用隔离栅。

*2：使用专用信号电缆时为 500 V AC。

*3： ±32 μA（输入范围小于 0.05 mA）（样式代码 S3 或更高版本）

*4：样式代码 S3 或更高版本的额定精度为 ±16 μA（输入范围 0.05 至 23 mA）。样式代码 S2 或更早版本的额定精度为 ±16 μA（输入范围 1 至 23 mA）。

*5：当 SAI143-S3 或 SAI143-HC 在环境温度超过 60°C 的环境中使用时，用户可以使用的输入通道数量受到限制。请参阅“ProSafe-RS I/O 模块概述（用于 FIO）”（GS 32P06K60-01EN）。

*6：输入保护电路中的最大电压降为 0.45 V。模块输入阻抗从 272.5 Ω （20 mA） 到 362.5 Ω （4 mA） 不等。

*7：此功能可以通过以 2 线设置关闭本模块提供的发射器电源来重置火灾和气体设备的警报状态。

受 R4.03.00 或更高版本以及样式代码 S4 或更高版本支持。

SAI143-S53|模拟量 I/O 模块|可安装在安全节点单元

Manufacturer: Yokogawa

Product number Model: SAI143-S53

Product type: Analog input module

Model: SAI143 - Analog Input Module (4 to 20 mA, 16 channels, module isolation)

Suffix code: -H - Communication with HART [Version: R1.02.00]

5 - For pressure clamp block or MIL cable without explosion protection

3 - ISA compliant G3 and temperature (-20 to 70°C)

Option code: /A4D00 - With dual redundant pressure clamp terminals for simulation

Shipping weight: 2.5 kg

*1: This module cannot be connected to the Zener safety grid. When using intrinsically safe instrumentation systems, isolation grids should be used.

*2:500 V AC when using a dedicated signal cable.

*3: ±32 μA (input range less than 0.05 mA) (Style code S3 or later)

*4: Style code S3 or higher is rated to ±16 μA (input range 0.05 to 23 mA). The style code S2 or earlier is rated to ±16 μA (input range 1 to 23 mA).

*5: When SAI143-S3 or SAI143-HC is used in an environment where the ambient temperature exceeds 60°C, the number of input channels that the user can use is limited. See "ProSafe-RS I/O Module Overview (for FIO)" (GS 32P06K60-01EN).

*6: The maximum voltage ｄｒｏｐ in the input protection circuit is 0.45V. Module input impedance ranges from 272.5Ω (20 mA) to 362.5Ω (4 mA).

*7: This function can reset the alarm status of fire and gas devices by turning off the transmitter power supply provided by this module in a 2-wire setting.

Supported by R4.03.00 or later and style code S4 or later.
