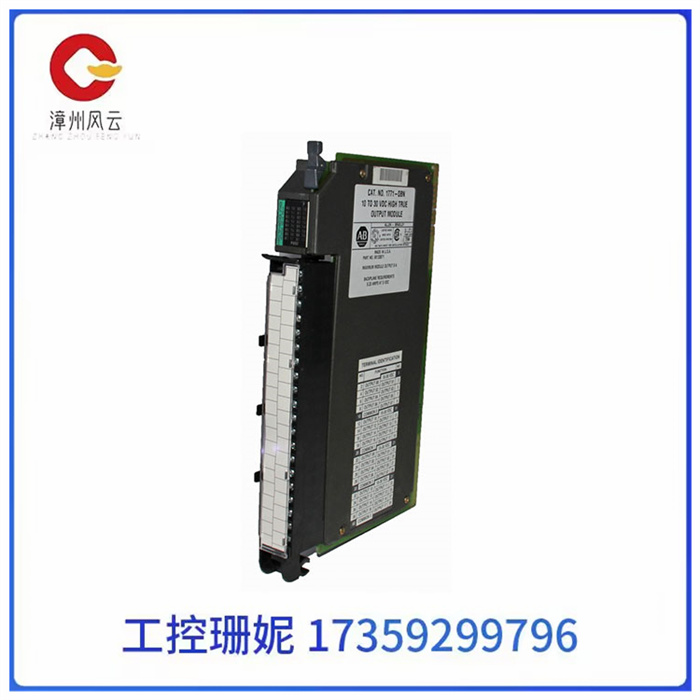

1771-OB输出模块

1771-OB输出模块

PLC中的是PLC的核心，起神经中枢的作用，每台PLC至少有一个，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路，

与通用计算机一样，主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，还有外围芯片、总线接口及有关电路。它确定了进行控制的规模、工作速度、内存容量等。内存主要用于存储程序及数据，是PLC不可缺少的组成单元。

控制器控制工作，由它读取指令、解释指令及执行指令。但工作节奏由震荡信号控制。

的运算器用于进行数字或逻辑运算，在控制器指挥下工作。

寄存器参与运算，并存储运算的中间结果，它也是在控制器指挥下工作。

虽然划分为以上几个部分，但PLC中的芯片实际上就是微处理器，由于电路的高度集成，对内部的详细分析已无必要，我们只要弄清它在PLC中的功能与能，能正确地使用它就够了。

模块的外部表现就是它的工作状态的种种显示、种种接口及设定或控制开关。一般讲，模块总要有相应的状态指示灯，如电源显示、运行显示、故障显示等。箱体式PLC的主箱体也有这些显示。它的总线接口，用于接I/O模板或底板，有内存接口，用于安装内存，有外设口，用于接外部设备，有的还有通讯口，用于进行通讯。模块上还有许多设定开关，用以对PLC作设定，如设定起始工作方式、内存区等。
