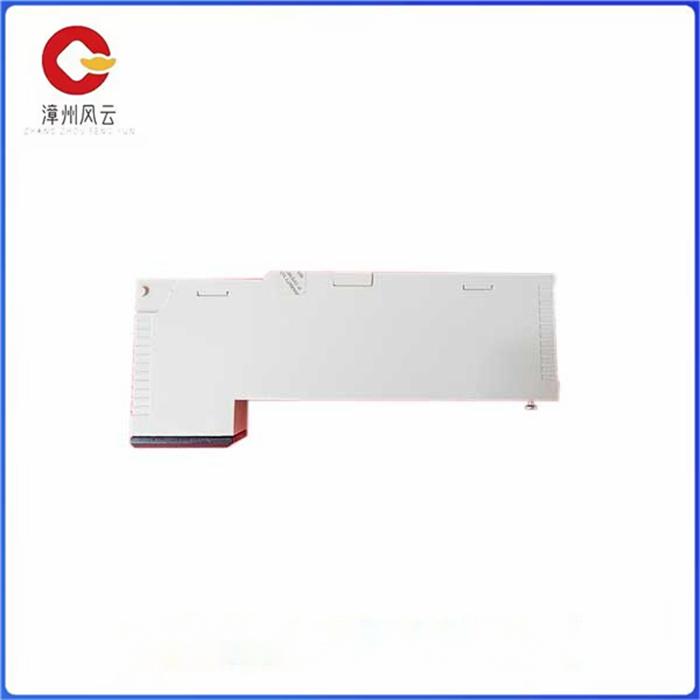

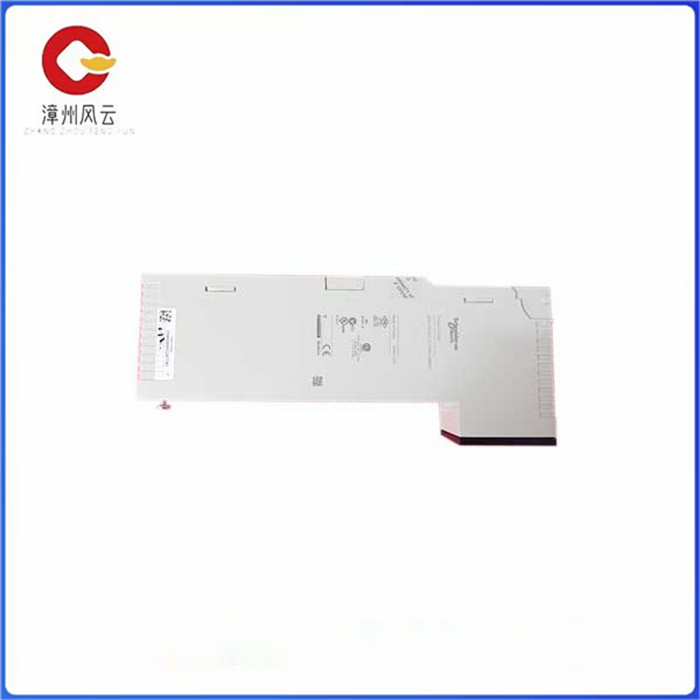

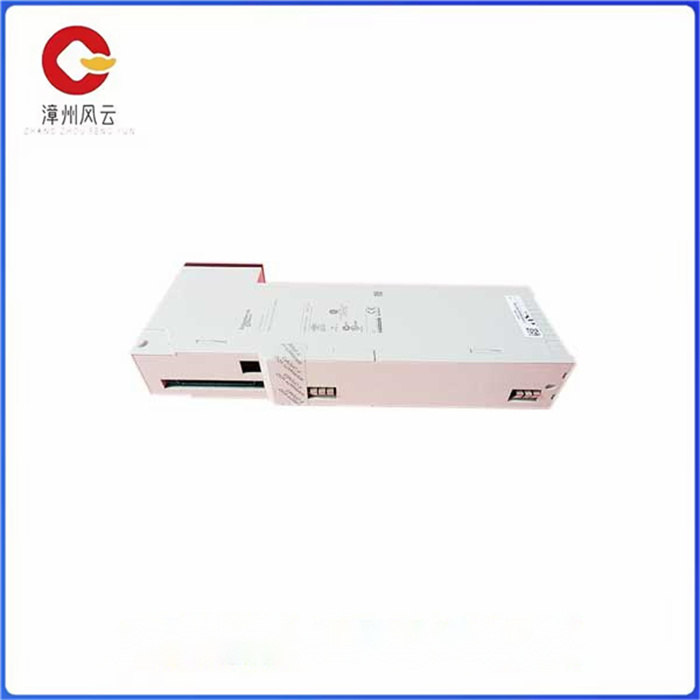

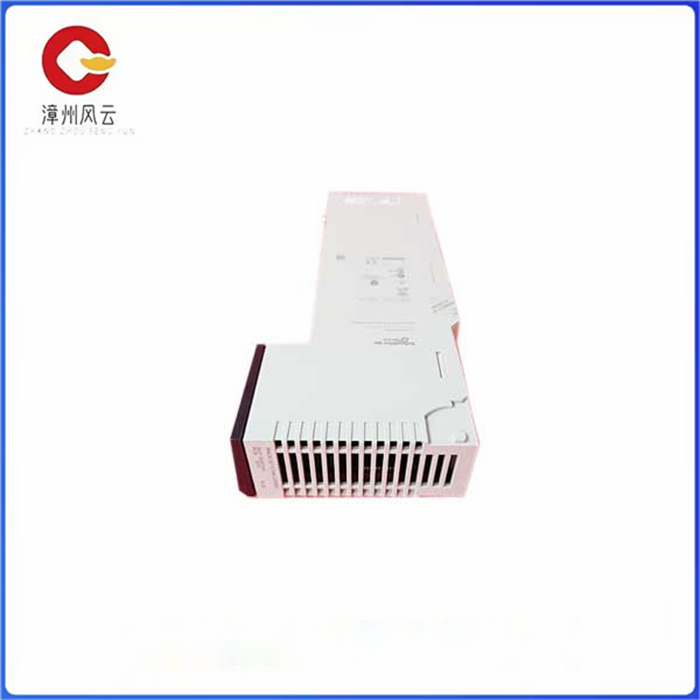

140ACO13000 模拟量输出模块 不带前连接器

140ACO13000 模拟量输出模块 不带前连接器

特征

施耐德电气 140ACO13000 Modicon 模块具有六个可识别功能。

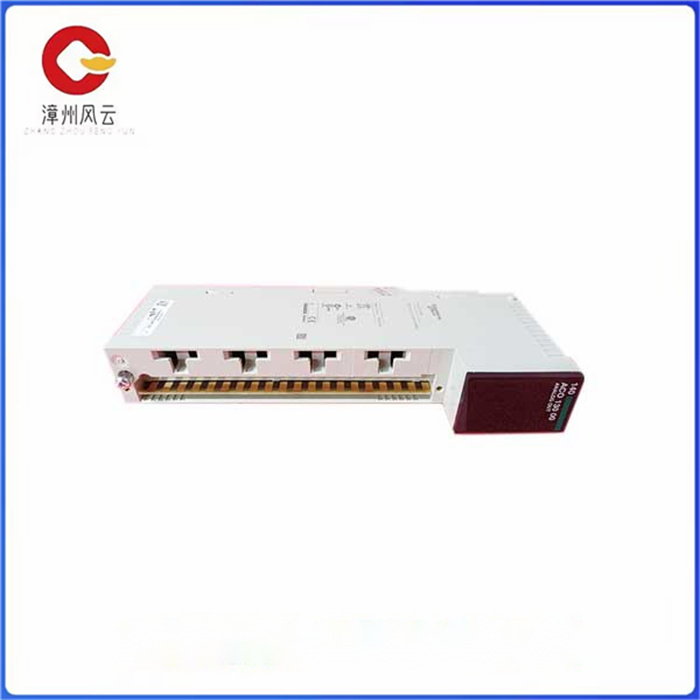

在模块的顶部正面，您可以看到颜色编码的模块编号以及说明。

数字下方是带有 8 个不同指示灯的 LED。

带有客户识别标签的可拆卸门中封闭的是保险丝开口区域。和现场接线端子条。

140ACO13000 LED 在总线通信存在时发出绿色警报。

当检测到模块外部错误时，LED 会发出红色警报。

1...8 在模块输出打开时为绿色，当有通道断线指示时为红色。

此模块的输入范围为 0...25毫安 0...20毫安 4...20毫安。

分辨率为 0...25毫安： 0...25.000 积分 0...20 毫安： 0...20.000 积分 4...20 毫安：

0...16.000 积分(默认) 4...20 毫安： 0...4095分。通道之间没有隔离。

它有 8 个输出字。所需的总线电流为550 mA。它的最大耗散功率为 5.0 W。

您可以在线修改配置。它通过了 UL 508、CSA 22.2-142、e、FM 1 级 2 区、ATEX 2/22 区认证。

如何使用 140ACO13000

施耐德电气 140ACO13000 用于本地量子 I/O 站。

140ACO13000 模拟量输出模块 不带前连接器

trait

The Schneider Electric 140ACO13000 Modicon module has six identifiable functions.

On the top front of the module, you can see the color-coded module number along with the description.

Below the number are leds with eight different indicators.

Enclosed in the detachable door with a customer identification tag is the fuse opening area. And field terminal strip.

The 140ACO13000 LED emits a green alarm when bus communication is present.

When an external module error is detected, the LED emits a red alert.

1... 8 Green when the module output is turned on, red when there is a channel break indication.

The input range for this module is 0... 25 MA 0... 20 mah 4... 20 mah.

The resolution is 0... 25 mah: 0... 25.000 points 0... 20 mah: 0... 20.000 points 4... 20 mA:

0... 16.000 points (default) 4... 20 mah: 0... 4095 points. There is no isolation between channels.

It has 8 output words. The required bus current is 550 mA. It has a maximum power dissipation of 5.0 W.

You can modify the configuration online. It is UL 508, CSA 22.2-142, e, FM Level 1 Zone 2, ATEX 2/22 Zone certified.

How to use 140ACO13000

Schneider Electric 140ACO13000 for local quantum I/O stations.
