PXI-7344 NI 伺服运动控制器模块

PXI-7344 NI 伺服运动控制器模块

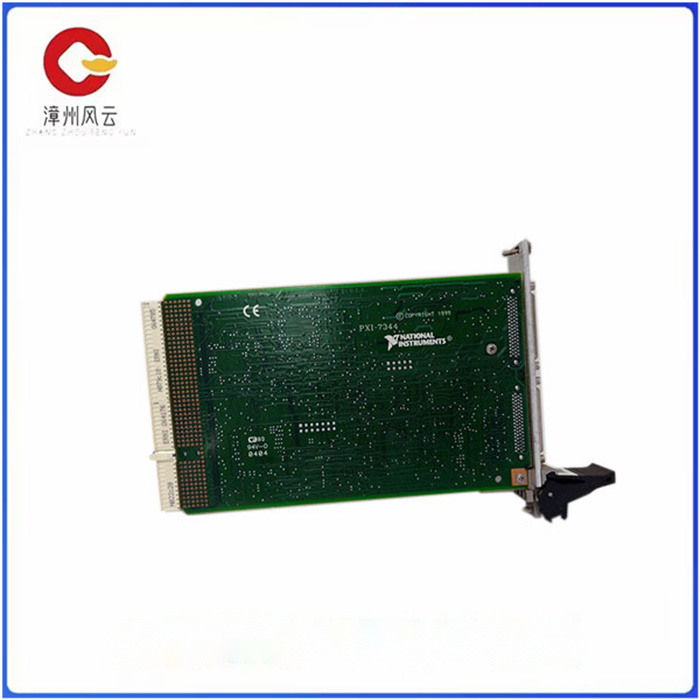

NI PXI-7344 （部件号： 777935-01） 是 一 款 4 轴 PXI 步 进 / 伺服 运动 控制 模 块， 具有 先进 运动 控制、 方便 的 软件 工具 和 运动 VI 库 （可 与 LabVIEW 配合使用）。该 控制器 设计 用于 PXI、 PCI 和 1394 总 线 计算机。使用此模型，用户可以在实时、抢占式、多任务操作系统环境中同时运行多达 10 个运动程序。该型号具有增强的 PID/PIVff 伺服更新功能，每轴速率为 62 μs。NI PXI-7344 具有 用于 原 点 开关 输入 的 运动 输入/ 输出、 断点 输出、 行程 结束 限制、 触发 输入 和 高达 20 MHz 的 编码器 反馈 速率。它配备 32 个数字 I/O 位，模拟输入分辨率为 12 位。NI PXI-7344 具有 8 个 多路 复用 模拟 输入 通道， 带 4 个 用户 信号;和 4 个模拟输出通道。它有 4 个 8 位数字 I/O 端口。

NI PXI-7344 旨在 支持 NI 专有 的 实 时 系统 集成 （RTSI） 总 线。该总线在NI的不同产品之间提供高速和高效的连接。RTSI总线是数据采集（DAQ）和图像采集（IMAQ）产品的理想解决方案。借助 该 总 线， 用户 可以 轻松 将 NI PXI-7344 跨 多个 IMAQ、 DAQ 或 运动 设备 同步 到 一个 通用 的 定 时 或 触发 事件。有一个高密度的 68 针母头 VHDCI 连接器用于 Motion I/O 连接。

该模型支持LabVIEW，这是一款基于图形编程语言的应用软件。该模型支持其他应用开发软件，如LabWindows/CVI、BridgeVIEW和FlexMotion软件。该程序为用户提供了创建 32 位独立可执行和编译程序所需的源代码。因此， 用户 可以 将 NI PXI-7344 作为 满足 其 自 定义 自动 化 需求 的 可行 解决 方案。此外，NI还提供FlexMotion VI库 - 一系列VI（虚拟仪器），用于将LabView与NI PXI-7344配合使用。

PXI-7344 NI 伺服运动控制器模块

The NI PXI-7344 (Part number: 777935-01) is a 4-axis PXI stepper/servo motion control module with advanced motion control, convenient software tools, and motion VI library (for use with LabVIEW). The controller is designed for PXI, PCI and 1394 bus computers. Using this model, users can run up to 10 motion programs simultaneously in a real-time, preemptive, multitasking operating system environment. This model features enhanced PID/PIVff servo updates at 62 μs per axis. The NI PXI-7344 has motion input/output for primary point switch input, breakpoint output, end of stroke limitation, trigger input, and encoder feedback rates up to 20 MHz. It is equipped with 32 digital I/O bits and an analog input resolution of 12 bits. NI PXI-7344 has 8 multiplexed analog input channels with 4 user signals; And 4 analog output channels. It has four 8-bit digital I/O ports.

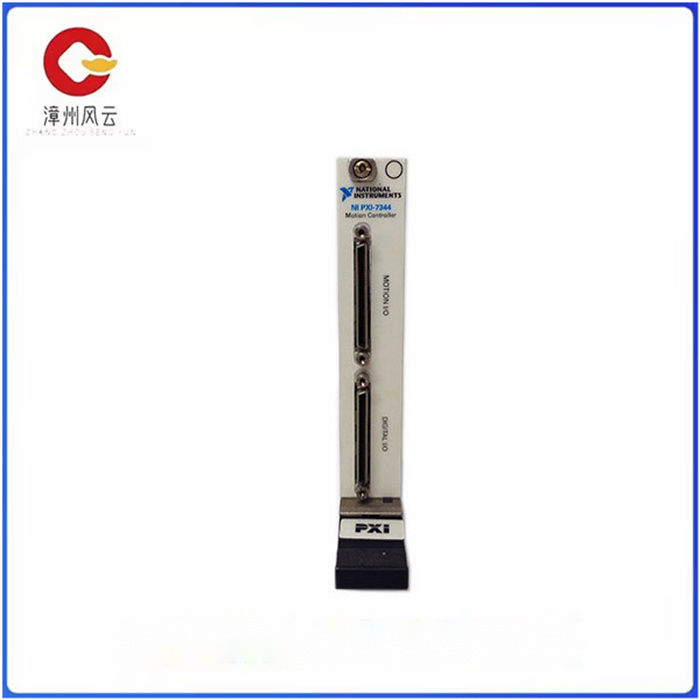

The NI PXI-7344 is designed to support NI's proprietary Real-time System Integration (RTSI) bus. The bus provides high-speed and efficient connections between NI's different products. The RTSI bus is the ideal solution for data acquisition (DAQ) and image acquisition (IMAQ) products. With this cable, users can easily synchronize the NI PXI-7344 to a common timing or triggering event across multiple IMAQ, DAQ, or motion devices. There is a high-density 68-pin female VHDCI connector for Motion I/O connections.

The model supports LabVIEW, an application software based on a graphics programming language. The model supports other application development software such as LabWindows/CVI, BridgeVIEW, and FlexMotion software. The program provides users with the source code needed to create 32-bit independently executable and compiled programs. As a result, users can look to the NI PXI-7344 as a viable solution to meet their custom automation needs. In addition, NI offers the FlexMotion VI Library - a series of VI (Virtual instruments) for working with LabView with NI PXI-7344.
