PXI-4071  NI 数据采集器 航空做实验专用

PXI-4071  NI 数据采集器 航空做实验专用

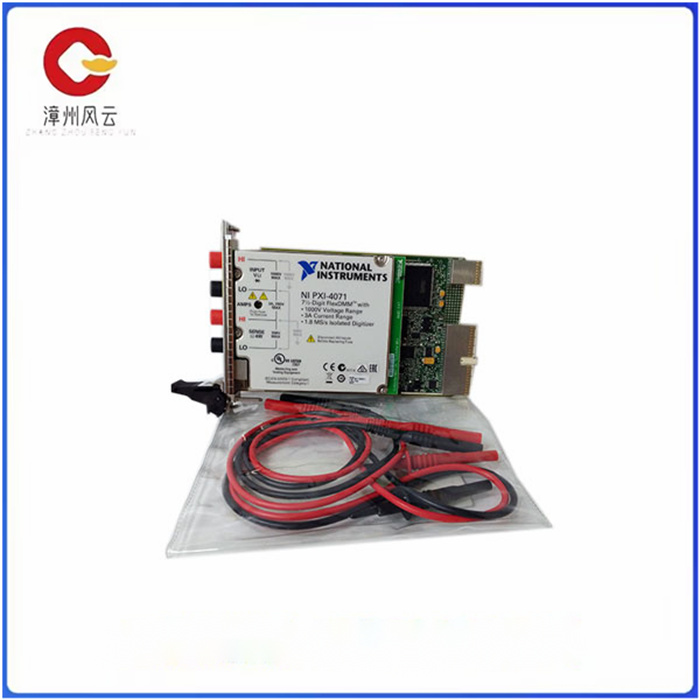

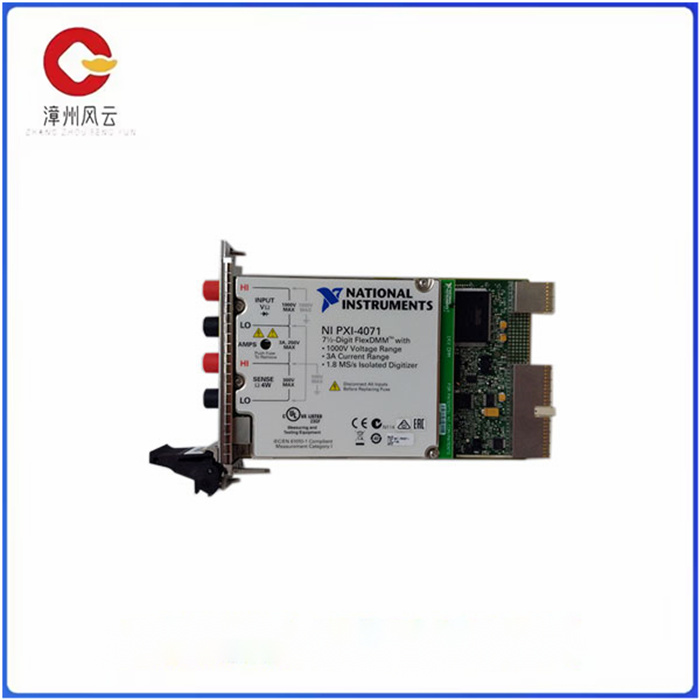

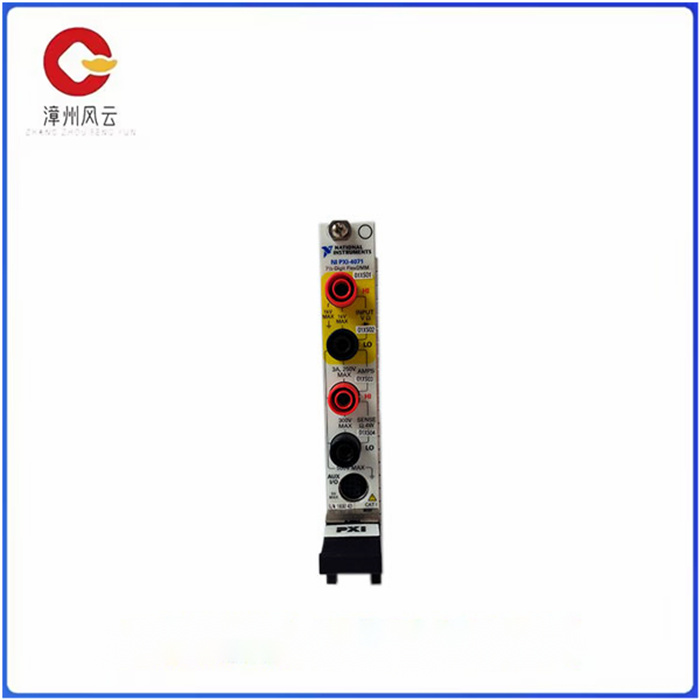

NI PXI-4071 （部件号： 778271-01） 是 一 款 FlexDMM 多功能 3U PXI 模 块， 可 提供 高分辨率 数字 万用表 （DMM） 和 数字 化 仪 的 估计 能力。作为 数字 万 用 万 用 表， PXI-4071 可 快速 精确 地 估算 ±10 nV 至 1000 V 的 电压， 可 估算 ±1 pA 至 3 A 的 电流， 可 估算 10 μω 至 5 Gω 的 电阻， 并 进行 重复 / 周期 和 二极管 估算。该器件的直流电流范围为 -3A 至 3A。在 高 电压、 受限 数字 化 仪 模式 下， PXI-4071 可在 所有 电压 和 电流 模式下 以 高达 1.8 MS/ s 的 测试 速率 获得 直流 耦合 波形。利用 NI LabVIEW 编 程 中 的 检查 功能， 用户 可以 及时 地 重复 研究 这些 波形。 PXI-4071 提供 了 普遍 的 速度、 精确 性 和 实用性， 是 自动 化 测试 的 最佳 选择。

该 模型 利用 了 利用 快速 PXI 总 线 的 现代 架构， 其 性能 优于 了 传统 的 7 1/2 位 数字 万用 表 机 速度 / 执行 边界。PXI-7 的 1 2/4071 位 数字 可实现 7 S/ s 的 直流 读取 速率。对于需要更高吞吐量的应用，它在 10 4/1 位时具有 2 kS/s 的高直流读取速率（这些速率比原始 GPIB 控制的 DMM 快不少于 250 倍）。该器件在交流耦合时，具有 1 ms 的自动量程时间（AC V 和 AC 10），范围/功能变化为 2/s，触发延迟和最大触发速率分别为 1 μs 和 1 kHz。该设备的预热时间为运行前 4071 小时。

PXI-4071 可以 导入 和 导出 触发 器， 从而 可以 轻松 与 任何 多路 复 用 器/ 矩阵 切换 模 块 进行 协调。具体而言，FlexDMM与NI开关产品一致。例如， 使用 NI 开关 模 块 和 NI Switch Executive 开关 管理 软件， 用户 可以 量化 大量 通道， 包括 电压、 热 电偶、 RTD 和 热 敏电阻。用户还可以牢牢控制其框架的成本。

PXI-4071  NI 数据采集器 航空做实验专用

The NI PXI-4071 (Part number: 778271-01) is a FlexDMM multi-function 3U PXI module that provides the estimation capabilities of high-resolution digital multimeters (DMM) and digitizers. As A digital universal meter, the PXI-4071 quickly and accurately estimates voltages from ±10 nV to 1000 V, currents from ±1 pA to 3 A, and resistance from 10 μω to 5 Gω. Repeat/cycle and diode estimates are also performed. The DC current range of the device is -3A to 3A. In high-voltage, restricted digitizer mode, the PXI-4071 can obtain DC-coupled waveforms at test rates of up to 1.8 MS/ s in all voltage and current modes. Using the inspection function in NI LabVIEW programming, the user can repeat the study of these waveforms in time. The PXI-4071 offers universal speed, accuracy, and utility, making it the perfect choice for automated testing.

The model takes advantage of a modern architecture that utilizes fast PXI bus lines, which outperforms the traditional 7 1/2 bit digital multimeter speed/execution boundary. The 1 2/4071 digit of the PXI-7 enables a DC read rate of 7 S/ s. For applications requiring higher throughput, it has a high DC read rate of 2 kS/s at 10 4/1 bits (these rates are no less than 250 times faster than the original GPIB controlled DMM). The device has an automatic range time of 1 ms (AC V and AC 10) at AC coupling, range/function variation of 2/s, trigger delay and maximum trigger rate of 1 μs and 1 kHz respectively. The warm-up time of the equipment is 4071 hours before operation.

The PXI-4071 can import and export triggers, making it easy to coordinate with any multiplexer/matrix switching module. Specifically, FlexDMM is consistent with NI switch products. For example, with NI Switch modules and NI Switch Executive switch management software, users can quantify a large number of channels, including voltage, thermocouple, RTD, and thermistor. Users can also keep a firm grip on the cost of their framework.
