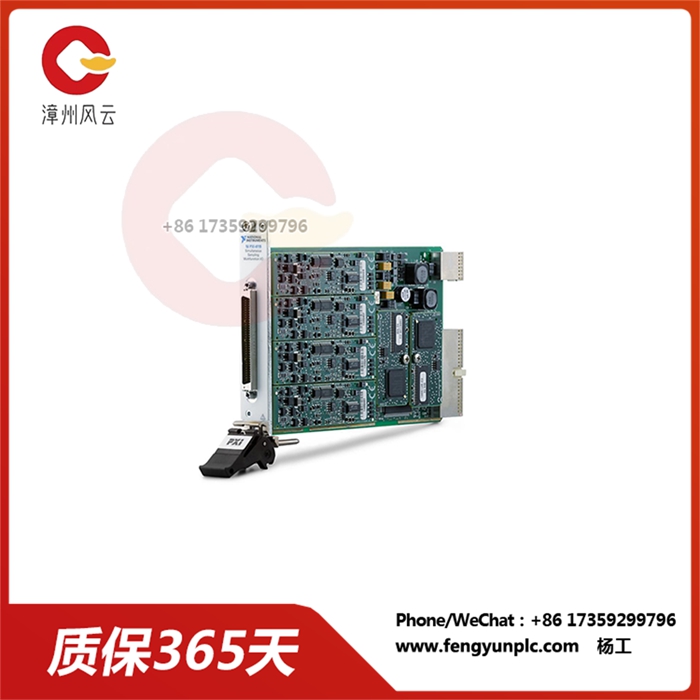

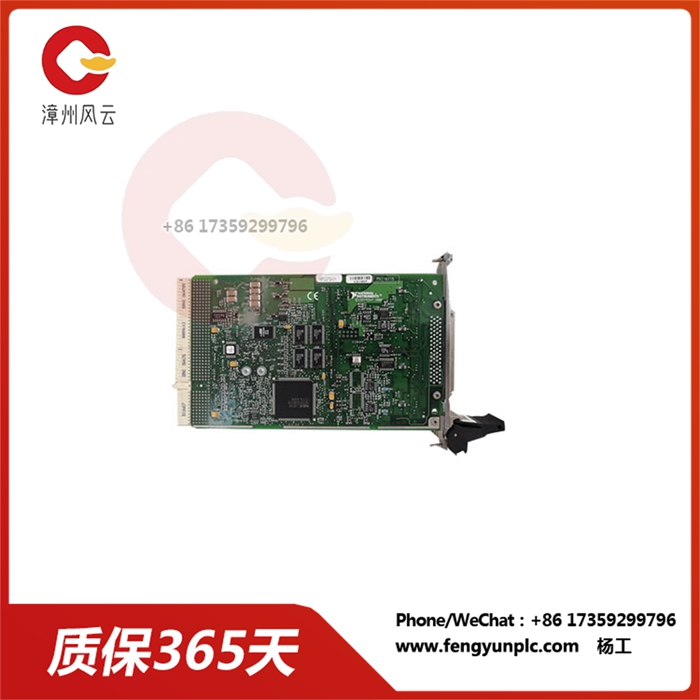

PXI-6115 多功能输入/输出模块

PXI-6115 多功能输入/输出模块

PXI-6115 是 一 款 16 位 高速 模拟 I/ O 模 块， 用于 NI 制造 的 PXI 系统。 它提供了模拟输入、模拟输出和数字 I/O 功能的多功能组合，使其适用于各种数据采集、信号生成和控制应用。

PXI-6115 I/ O 模 块 的 主要 特性：

模拟输入：

8 个单端或 4 个差分模拟输入通道

10 MS/s/ch 采样率

12 位分辨率

±5 V 输入范围

单端或差分输入模式

内置信号调理

模拟输出：

2 个模拟输出通道

10 MS/s/ch 更新速率

12 位分辨率

±5 V 输出范围

单端或差分输出模式

内置信号调理

数字 I/O：

24 个数字 I/O 口

2 MHz 最大时钟速率

输入或输出模式

可配置的上拉/下拉电阻

附加功能：

同时进行 A/D 和 D/A 转换

硬件触发和定时

用于数据缓冲的板载存储器

兼容LabVIEW、NI-DAQmx和其他编程环境

PXI-6115 I/ O 模 块 的 应用：

PXI-6115 I/ O 模 块 非常适合 广泛 的 应用， 包括 ：

数据采集：该模块可用于从各种传感器（如温度传感器、压力传感器和加速度计）采集数据。

信号生成：该模块可用于生成用于控制、测试和仿真应用的模拟信号。

机器控制：该模块可用于控制和监控工业机械，如机器人、输送机和制造设备。

研究与开发：该模块通常用于研发应用，以原型化和测试新产品和技术。

PXI-6115 多功能输入/输出模块

The PXI-6115 is a 16-bit high-speed analog I/ O module for PXI systems manufactured by NI. It provides a versatile combination of analog input, analog output, and digital I/O functions, making it suitable for a variety of data acquisition, signal generation, and control applications.

Main features of the PXI-6115 I/ O module:

Analog input:

8 single-ended or 4 differential analog input channels

10 MS/s/ch Sampling rate

12-bit resolution

±5 V input range

Single-ended or differential input mode

Built-in signal conditioning

Analog output:

2 analog output channels

10 MS/s/ch update rate

12-bit resolution

±5 V output range

Single ended or differential output mode

Built-in signal conditioning

Digital I/O:

24 digital I/O ports

2 MHz Maximum clock rate

Input or output mode

Configurable pull-up/pull-down resistors

Additional features:

Perform both A/D and D/A conversions

Hardware trigger and timing

Onboard memory for data buffering

Compatible with LabVIEW, NI-DAQmx, and other programming environments

PXI-6115 I/ O module application:

The PXI-6115 I/ O modules are ideal for a wide range of applications, including:

Data acquisition: The module can be used to collect data from various sensors such as temperature sensors, pressure sensors and accelerometers.

Signal generation: This module can be used to generate analog signals for control, test and simulation applications.

Machine control: This module can be used to control and monitor industrial machinery such as robots, conveyors and manufacturing equipment.

Research and Development: This module is typically used for R&D applications to prototype and test new products and technologies.
