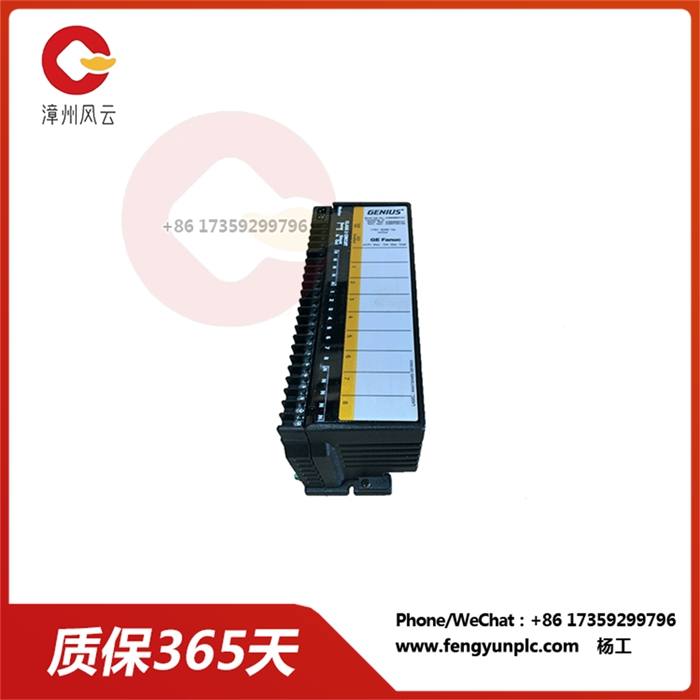

IC660TBA103 GENIUS 端子组件用于 TBA 103

 IC660TBA103 的 GENIUS 端子组件是热电偶块的一部分，用于控制温度输入。此模块模型包括 6 个输入，分为 3 个相同的隔离集。该终端配有 LED 指示灯，最大散热量为 9 瓦。IC660TBA103端子组件具有 1500 伏的块间隔离电压和 300 伏的组间隔离电压。该组件的所有通道的输入更新时间为 2 到 3 秒，并且包括各种诊断功能。热电偶块的功能是可配置的，它们包括波特率、故障报告、低警报、高警报、BSM 控制器和偏移值。

IC660TBA103 端子组件可以配置为对不同的错误做出不同的响应。如果用户选择通过 “channel active” 功能禁用对终端的故障检测，则终端的非活动通道将不会显示故障。还可以调整端子以避免特定块电路的故障报告，以便故障报告不会发送到 CPU。但是，即使关闭了故障检测功能，连接的计算机也会处理故障。IC660TBA103端子组件的电源电压范围为 93 至 132 伏交流电，还支持 105 至 145 伏直流电范围内的直流操作。该装置的退出时间为 47 至 63 赫兹，最大纹波为 10%。端子组件支持在 -25.0 毫伏至 +150 毫伏的范围内测量输入端的电压。
