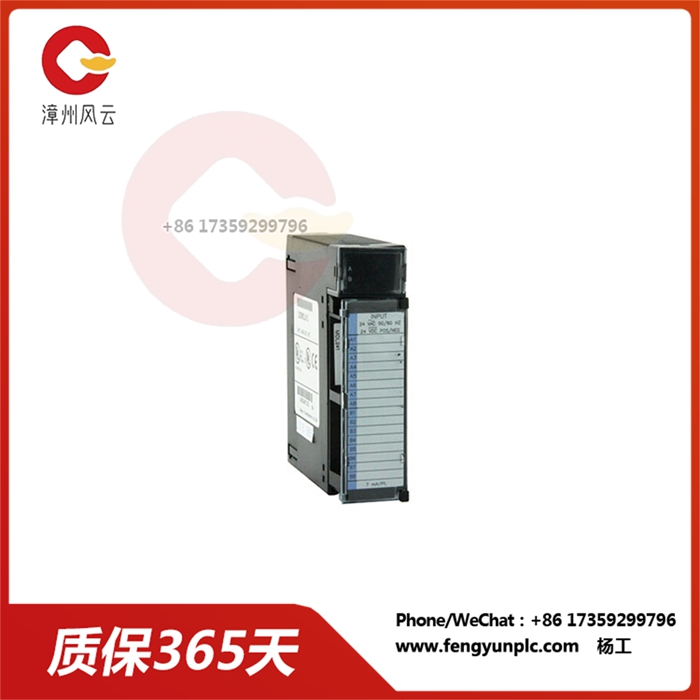

IC693MDL730 单组中具有八 （8） 个离散输出通道

IC693MDL730 是 GE Fanuc 90-30 系列可编程逻辑控制器 （PLC） 产品系列的正逻辑输出模块，现在隶属于艾默生自动化。该模块在单组中具有八 （8） 个离散输出通道，可提供 12-24 VDC 的输出电压范围，纹波为 +20%、-15%。每个通道提供每点 2 安培的输出电流;2 摄氏度时每个保险丝 60 安培;4 摄氏度时每个保险丝 50 安培。IC693MDL730 在磁场侧和逻辑侧之间具有 1500 V 的隔离。输出通道的浪涌电流额定值为 9.4 安培，持续 10 毫秒;最大输出电压降为 12 伏;最大关断状态泄漏电流为 1 mA，每个转换的典型导通和关断响应时间为 2ms。该模块占据 90-30 底板的单个插槽，并与 90-30 系列五 （5） 或十 （10） 插槽底板的任何 I/O 插槽兼容。当所有输出都通电时，它的电流消耗为 55 mA，来自背板上的 5 VDC 总线。IC693MDL730 兼容各种电气负载，尤其是电机启动器、螺线管和指示器。必须将外部电源连接到模块才能提供运行电源。状态 LED 指示灯安装在模块的前面板上，其中包括熔断指示灯、模块故障指示灯和八 （8） 个通道指示灯，分别分配给每个输出通道，描述每个输出点的运行状态。该模块带有一个拆卸端子板，以简化维护。

IC693MDL730 PLC 模块具有 12 至 24 伏直流电压额定值，具有正逻辑和 2 安培输出电流。该组件具有直流电源，并带有 8 个点。该装置每点具有 2 安培的负载电流，而响应时间的额定值为 2 毫秒 ON 和 2 毫秒 OFF。输出类型为晶体管输出，模块带有正极性。连接器类型是模块附带的带有 20 个螺钉的接线盒。
