IC697BEM735 在 5 伏直流电下消耗 1.3 安培的背板电流

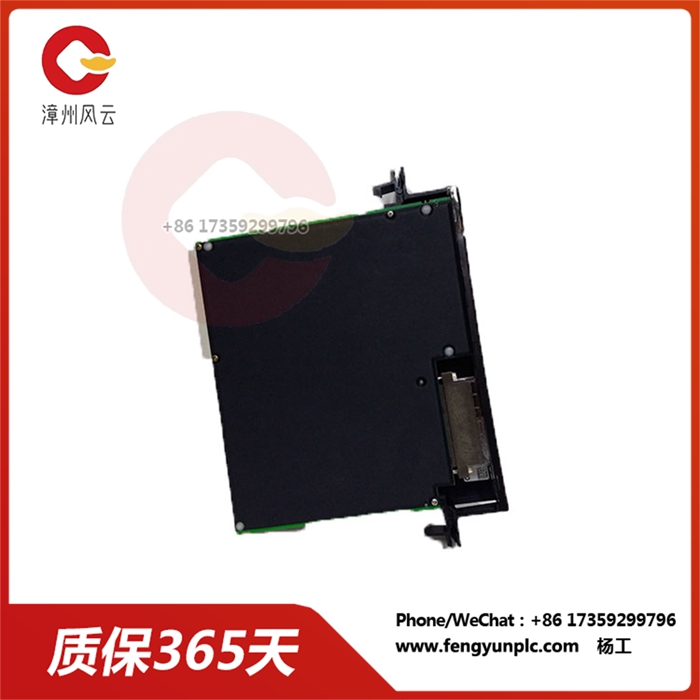

GE Fanuc IC697BEM735 远程 I/O 扫描器是 GE IC697 系列 90-70 PLC 系统的智能 I/O 扫描器模块。该模块设计用于将标准 IC697 I/O 模块和其他模拟扩展器模块、PCM 和总线发送器连接到 IC66 总线系统。IC697BEM735远程 I/O 扫描器设计简单，由一块电路板组成，上面覆盖着一个铰链式透明门，用作面板。它有 3 个 LED 指示灯，通过透明铰链门照亮，扫描器模块的后端是一个 9 针公 D 型连接器、一个 15 针 D 型母头 RS-422/485 串行连接器和 16 个可拆卸的 IC66 总线端子。IC697BEM735远程 I/O 扫描器可通过使用 IC66 Genius 手持式监视器或 MS-DOS 编程软件配置功能进行配置。

GE IC697BEM735 远程 I/O 扫描器可以支持距离主机 PLC 最远 7,500 英尺（2,275 米）的连接，还可以支持分立和模拟输入和输出的混合，总共多达 1024 个离散输入/输出，或 64 个模拟输入/输出。除了标准的 IC697 PLC 系统外，IC697BEM735 远程 I/O 扫描器模块还支持各种 IC66 主机设备，例如 QBIM、PCIM、带 PCIM 的主机 PC、IC660 PLC、IC655 PLC 或基于 GENI 的第三方接口设备。远程 I/O 扫描器（例如 IC697BEM735 或 IC697BEM733 扫描器）和 I/O 模块的连接构成了 IC66 总线上的远程插入。单个 IC66 总线最多可容纳 30 个远程分支，单个远程分支可包含多达 8 个设备，这些设备具有 5 插槽 IC697 机架、9 插槽 IC697 机架或两者的混合，最大距离为 15 米。
