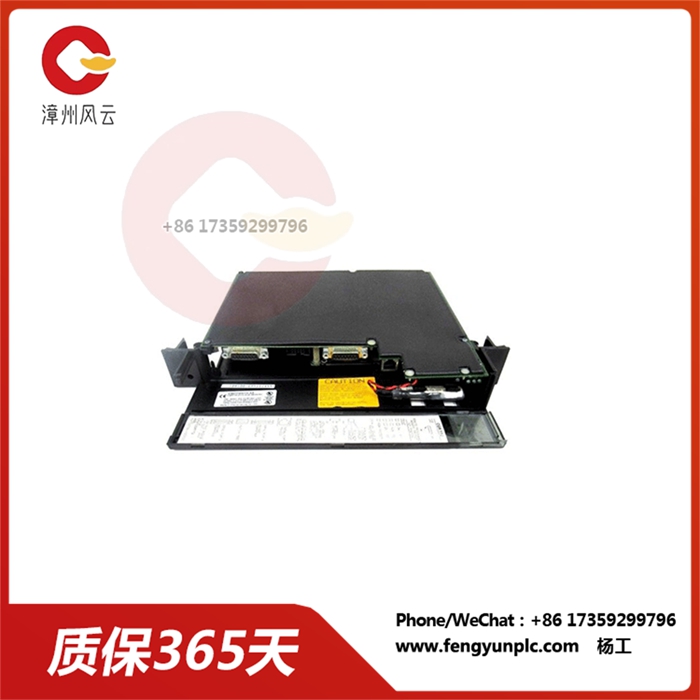

IC697CGR772 90-70 系列可编程逻辑控制器

该 IC697CGR772是可编程逻辑控制器 （PLC） 90-70 系列平台的热备用双总线中央处理器 （CPU） 模块。该 CPU 模块以前由 GE Fanuc Automation 生产，但最近被 Emerson Automation 收购。它用于需要高可用性和容错系统的应用程序，因为当IC697CGR772与另一个类似的 CPU 配对时，它表现出无颠簸传输、自动同步、冗余备份通信、一次扫描切换，并消除了单点故障。IC697CGR772 CPU 配备嵌入式 80486DX4 微处理器，时钟速度为 96 MHz，每个布尔函数的布尔执行时间为 0.4 微秒。该 CPU 的内置内存能够处理多达 2048 个离散输入;2048 个离散输出和多达 8000 个模拟 I/O 以及 512KB 随机存取存储器 （RAM）。它与所有 IC660/IC661 和 IC697 I/O 产品兼容，可实现完整且高度灵活的自动化解决方案。它支持 32 位浮点数学计算。该 CPU 还配备了一个内存保护开关，启用后可防止修改内存内容。IC697CGR772自带多个通信接口，支持点对点和多点连接。具体来说，它有一 （1） 个 RS232 端口和两 （2） 个 RS485 通信接口。所有端口均支持GE SNP协议。这款热备用 CPU 配备由IC697ACC701锂电池维护的电池备份随机存取存储器 （RAM）。该锂电池可以通过模块 OK LED 进行监控，当检测到电池电量不足时，上电后不会保持开启状态。

IC697CGR772模块是GE Fanuc的双总线CPU模块。它的运行频率为 96 MHz。它支持浮点运算并处理复杂的应用程序。CPU 配备 80486 DX4 微处理器，支持多达 8000 个模拟 I/O。它可以在 0.4 微秒内计算单个布尔函数。IC697CGR772模块使用容量为 512 KB 的电池备份 CMOS RAM。模块中称为IC697ACC701电池的可更换锂离子电池也用于维护模块的日期和时间。该模块与 GE Fanuc 的 IC660 和 IC661 器件完全兼容。CPU 具有手动切换功能，使其能够在通信模块之间切换。模块的前部配有 7 个 LED 指示灯，用于不同的状态和事件更新。IC697CGR772 CPU 模块的扫描时间为 5.9 毫秒。操作员可以使用 3 位开关轻松更改操作模式。通过使用 3 个端口，CPU 可以很容易地连接到个人计算机进行配置。其中两个端口与 RS 485 兼容，它们位于模块的正面。它可以很容易地从Windows操作系统中的MS-DOS程序进行编程。对于网络连接，该模块带有一个 RJ 45 端口。IC697CGR772 CPU 模块应在 0 到 50 摄氏度的温度范围内运行。该模块的额定电流为 3.1 安培，额定电压为 5 伏直流电。运行时钟精度最大为 0.01%。
