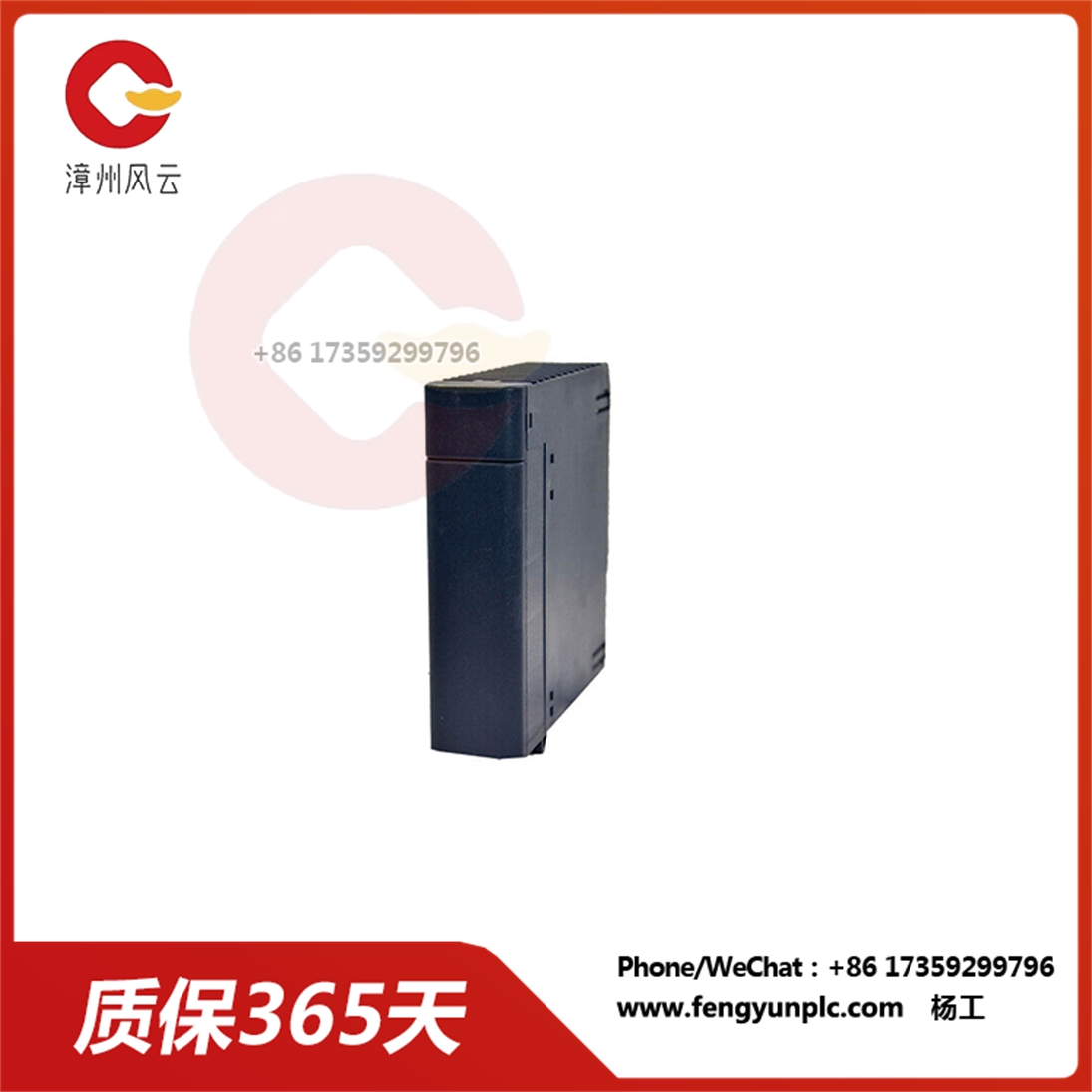

IC694MDL753 三十二 （32） 个数字输出通道

IC694MDL753 是一个分立式输入模块，属于 PACSystem RX3i 可编程自动化控制器 （PAC） 系列，该系列以前由 GE Intelligent Platforms 制造，最近被 Emerson Automation 收购。该模块是一个高密度数字输出模块，具有三十二 （32） 个输出通道，分为四 （4） 个，每组八 （8） 个通道。该模块的每个通道产生 10.2-28.8 VDC 的输出电压范围，标称值为 12 / 24 VDC。它仅支持正逻辑接线配置，其中，来自输出通道的正极线连接到所连接负载的正极端子。每个通道产生 0.5 安培的输出电流，最大电流为每组 4 安培，公共引脚每组 3 安培。每个通道产生 5.4 安培的浪涌电流，持续 10 毫秒，导通电压降为 0.3 VDC，关断状态泄漏电流为 0.1 安培。每个通道的响应时间为 0.5 ms，该模块配有 32 个独立的状态 LED，指示每个输出通道的通电状态。为了建立模块连接，该模块配有与两个公 24 针连接器 （Fujitsu FCN–365P024–AU） 兼容的嵌入式引脚。用户构建的电缆也可用于灵活性，或使用目录号为 IC694CBL327 和 IC694CBL328 的预接线电缆。IC694MDL753占用机箱的单个插槽，并且可以安装在任何可用的插槽中，无论是在本地还是远程 I/O 机架中。当 CPU 切换到 STOP 模式时，模块的所有输出都通电。

IC694MDL753 正逻辑输出模块是 GE Fanuc RX3i PacSystem I/O 模块系列的 12/24 V 直流正逻辑输出模块。IC694MDL753模块提供 32 个离散输出点，分为 4 组，每组 8 个输出。IC694MDL753模块的输出为正逻辑型输出或源极输出，它们可以在 +12 至 +24 伏直流（+20% 至 -15%）的范围内切换负载，源电流高达 0.5 安培/点。IC694MDL753 模块上常见的每个输出组都有一个 2 针 I/O 连接器，能够处理高达 3.0 安培的电流负载，它们可用于同时驱动不同的负载，例如ample，4 组中的 3 组可用于驱动 24 伏直流负载，而第四组可用于 12 伏直流负载。IC694MDL753 输出模块的工作电压范围为 12 至 24 伏直流电，输出范围为 10.2 至 28.8 伏直流电。当系统的 CPU 停止时，它的 32 个离散输出点被强制关闭。每个输出组都有 500 伏交流隔离，最长可达 60 秒。IC694MDL753 输出模块在 5.0 伏直流电下的最大背板电流消耗为 260 毫安。它的最大浪涌电流额定值为 5.4 安培，持续 10 毫秒，最大关断状态泄漏电流为 0.1 毫安。IC694MDL753 输出模块的最大导通状态电压降为 0.3 伏直流电，最大响应时间为 0.5 毫秒（对于关闭和开启状态）。IC694MDL753输出模块可以安装在GE Fanuc Rx3i PacSystem PLC的任何I/O插槽上，它配有32个LED指示灯，显示每个输出的单独开/关状态。
