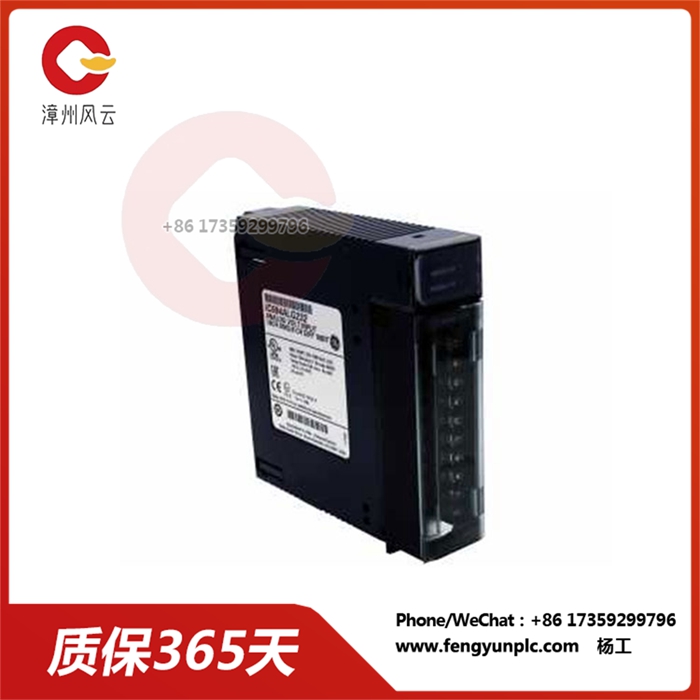

IC694ALG233 3输入模块是一个模拟电流输入模块

IC694ALG233输入模块为模拟电流输入模块。该输入模块提供 16 个单端输入通道。当安装在危险场所时，必须先关闭IC694ALG233输入模块的电源，然后才能更换或接线。此外，除非主系统电源已关闭，否则不应将模块连接到 PLC 或从 PLC 断开。IC694ALG233 输入模块从系统背板上的 +5 V 直流总线吸收 120 毫安的电流。除环路电流外，IC694ALG233输入模块还从 24 伏直流额定外部电源吸收 65 毫安的电流。IC694ALG233输入模块可以承受的外部电压电源纹波为 10%。外部电源的电压范围为 20 至 30 伏直流电。额定输入低通滤波器响应为 23 赫兹。

IC694ALG233 输入模块上共有 16 个通道，每个通道都可以配置以下输入范围：0 至 20 毫安、4 至 20 毫安增强和 4 至 20 毫安正常。报警上限和下限也可以通过软件进行配置。对于 4 至 20 毫安的增强电流范围，可以配置一个低报警限值，以检测 4 至 20 毫安之间的输入电流。此功能可用于在 4 至 20 毫安的增强额定电流应用中提供开路检测。IC694ALG233输入模块还使用分配的程序参考地址向系统 CPU 报告模块状态和外部电源状态。IC694ALG233输入模块可以安装在带有串行连接器的 I/O 插槽中。IC694ALG233输入模块支持热拔插。IC694ALG233输入模块上的固件可以升级以启用新功能。
