IC670GBI102 GE Fanuc 制造的 Genius 总线接口模块

IC670GBI001是GE Fanuc的Field Control系列的通信模块。该模块专门支持Genius Bus协议，允许用户实现分布式I/O架构。该模块与 Genius 总线接口单元接线端子联接，可实现 DIN 导轨安装或面板安装。该接线端子模块还包含螺丝端子，通过这些端子可以建立主天才总线连接和可选的冗余网络连接。该IC670GBI001支持主总线和辅助总线上的菊花链拓扑架构。该模块支持的数据传输速度为 153.6 Kbaud 标准、153.6 Kbaud 扩展、76.8 Kbaud 或 38.4 Kbaud，可用于多种数据类型的内存分配，例如 256 字节用于离散输入 （%I）、状态数据和智能模块;256 字节用于离散输出 （%Q） 和智能模块的故障清除;256 字节用于模拟输入 （%AI），256 字节用于模拟输出 （%AQ）。初级和次级总线连接点都配有终端电阻器连接点，用于终止总线连接并在整个网络中保持稳定的连接。该终端点专门分配在串行 1 和串行 2 端子之间，安装在总线的起点（第一个节点）和终点（最后一个节点）。电阻值包括 75 欧姆、100 欧姆、120 欧姆或 150 欧姆终端电阻。预制总线电缆也可用于此总线接口模块，目录号为 IC660BLM508，使用 75 欧姆电阻器，IC660BLM506 使用 150 欧姆电阻器。

其他型号推荐

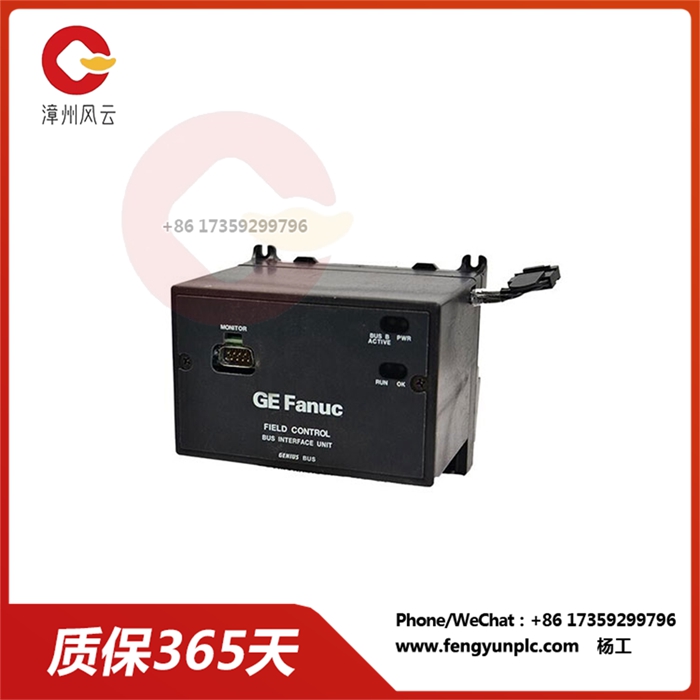

IC670GBI102总线接口单元是GE Fanuc制造的现场控制总线接口单元。该装置是 GE 现场控制系列的一部分，与 IC670GB 和 IC670GBI 模块兼容。该可编程控制模块在 0 至 55 摄氏度（32 至 131 华氏度）的温度范围内运行，存储温度范围为 -40 至 85 摄氏度（-40 至 185 华氏度）。IC670GBI102总线接口模块的相对湿度范围为 5% 至 95%（非冷凝）。IC670GBI102总线接口单元可以承受工业环境中典型的固体振动和冲击水平，并且它安装在面板安装的DIN导轨上。IC670GBI102 总线接口单元可以在交流和直流电源上运行，工作电压范围为 90 至 135 伏交流和 105 至 150 伏直流。
