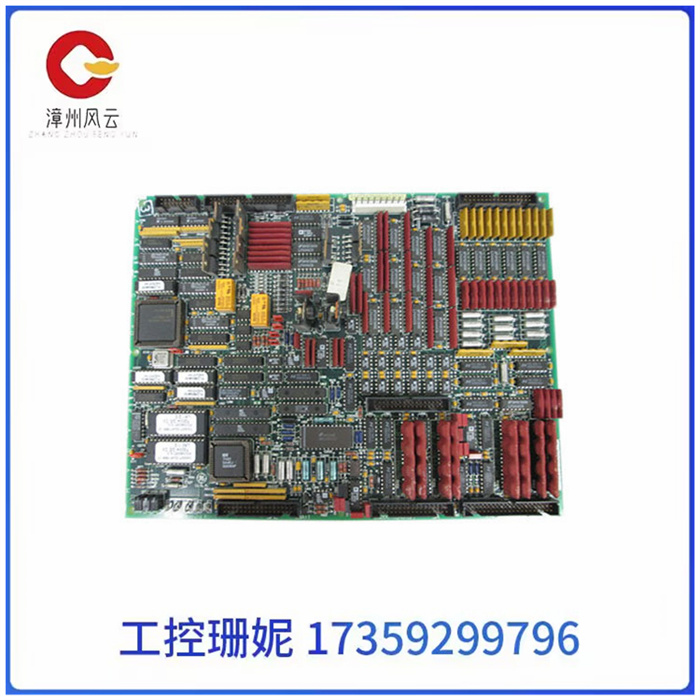

GE DS200DCFBG2BNC 处理器板 隔离式 12 位模拟输出板

GE DS200DCFBG2BNC 处理器板 隔离式 12 位模拟输出板

产品描述

该DS200DCFBG2BNC是GE的Mark VI系统的电源板。 Mark VI 是 Speedtronic 燃气轮机和蒸汽轮机管理系统的最新版本之一，该系统由 GE 开发并自 1960 年代后期以来在各种迭代中发布，它依赖于持续的研究和使用系统发布时可用的最佳技术来改进以前的系统。

DS200DCFBG2BNC通过 1 个插头连接器和 3 个刺连接器发送和接收输入和输出信号。刺连接器位于电路板的左上角，标记为 V1 至 V2、P1A、P1A、VM2A、VM2B、VB2A 和 VM<>BA。插头连接器遍布整个电路板，范围从公 <> 针连接器到多针连接器。

该DS200DCFBG2BNC由<>个DIP开关、<>个TP测试点、<>个跳线和<>个保险丝组成。 保险丝用于电源保护。如果这些保险丝中的任何一个熔断，指示灯将亮起。其中包括两个 LED 灯和一个霓虹灯。DIP 开关用于选择交流线路电压和施加到直流电桥电压反馈 VCO 电路以及直流电机电压反馈电路的电压。

该DS200DCFBG2BNC装有各种组件，包括七个变压器、振荡芯片、一个继电器、五十多个电阻网络阵列、散热器以及各种集成电路、电容器和电阻器。该板使用CCR（碳复合）电阻器和金属膜材料制成的电阻器。

GE DS200DCFBG2BNC 处理器板 隔离式 12 位模拟输出板

Product description

The DS200DCFBG2BNC is a power supply board for GE's Mark VI system. The Mark VI is one of the latest versions of the Speedtronic gas turbine and steam turbine management system, developed by GE and released in various iterations since the late 1960s, which relies on continuous research and the use of the best technologies available at the time the system was released to improve previous systems.

The DS200DCFBG2BNC sends and receives input and output signals through 1 plug connector and 3 spur connectors. The thorn connectors are located in the top left corner of the board and are labeled V1 to V2, P1A, P1A, VM2A, VM2B, VB2A, and VM<>BA. Plug connectors are found throughout the board, ranging from male <> pin connectors to multi-pin connectors.

The DS200DCFBG2BNC consists of <> DIP switches, <> TP test points, <> jumpers and <> fuses. The fuse is used for power protection. If any of these fuses are blown, the indicator light will light up. These include two LED lights and one neon. The DIP switch is used to select the AC line voltage and the voltage applied to the DC bridge voltage feedback VCO circuit and the DC motor voltage feedback circuit.

The DS200DCFBG2BNC is equipped with a variety of components, including seven transformers, oscillating chips, a relay, more than fifty resistance network arrays, heat sinks, and a variety of integrated circuits, capacitors, and resistors. The board uses CCR (carbon composite) resistors and resistors made of metal film materials.

GE DS200DCFBG2BNC 处理器板 隔离式 12 位模拟输出板
