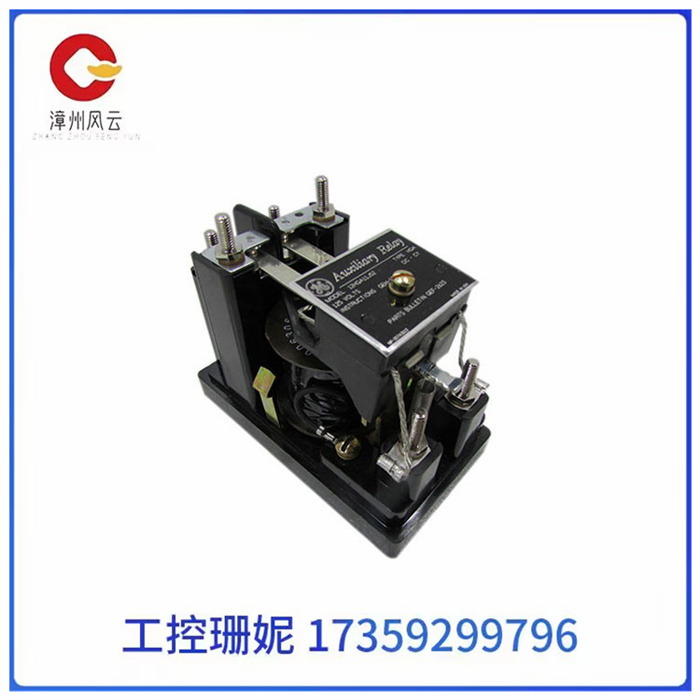

GE 12HGA11J52 PLC自动化备件

GE 12HGA11J52 PLC自动化备件

GE 12HGA11J52 PLC自动化备件

产品描述

24vdc正逻辑电子短路保护

输出模块 gfk - 1288 b

离散输出模块

1997年6月 现场接线 带箱端子的接线盒每个模块25个端子，每个模块25个端子 容纳一个AWG #14 (avg 2.1mm2横截面)到AWG #22 (avg.36mm2横截面) 截面)导线，或两根导线到awg# 18(平均.86mm2截面)。

使用一个外部 跳线减少电线容量从awg# 14 (2.1mm2)到awg# 16 (1.32mm2)。 带屏蔽端子的I/O端子块每个模块有18个端子。

每个终端 可容纳一或两根电线至awg# 14 (avg 2.1mm2横截面)。 带连接器的I/O端子块每个模块有一个2针公连接器。

下图显示了24伏直流电电子短路的终端配置 保护输出模块。8个输出形成一组，有一个共同的返回。

GE 12HGA11J52 PLC自动化备件

Product description

24vdc positive logic electronic short circuit protection

Output module gfk-1288b

Discrete output module

June 1997 Field wiring Junction boxes with box terminals 25 terminals per module, 25 terminals per module to accommodate an AWG #14 (avg 2.1mm2 cross section) to AWG #22 (avg.36mm2 cross section) cross section) wire, Or two wires to awg# 18(average.86mm2 cross section).

Use an external jumper to reduce wire capacity from awg# 14 (2.1mm2) to awg# 16 (1.32mm2). I/O terminal blocks with shielded terminals Each module has 18 terminals.

Each terminal can accommodate one or two wires to awg# 14 (avg 2.1mm2 cross section). I/O terminal blocks with connectors Each module has a 2-pin male connector.

The figure below shows the terminal configuration protection output module of the 24 volt DC electronic short circuit. Eight outputs form a group with a common return.
