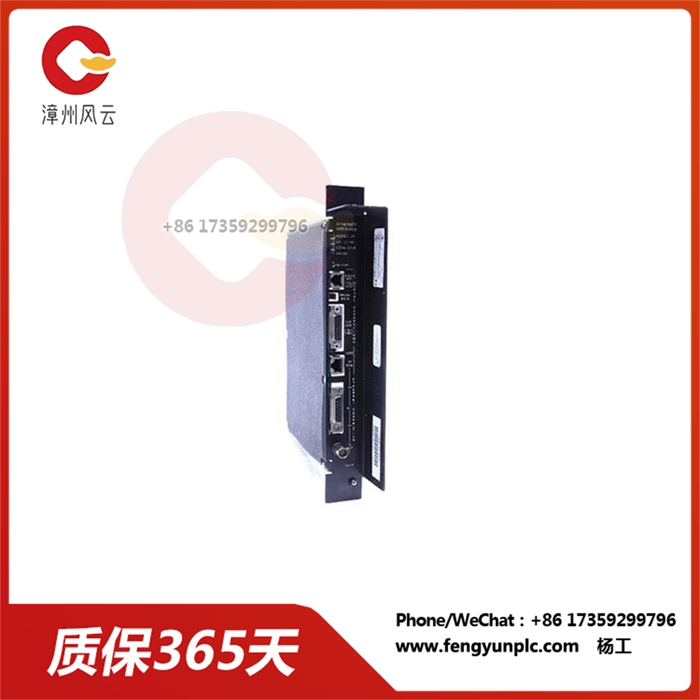

IC697CMM742-LL 以太网接口模块

IC697CMM742-LL 以太网接口模块

IC697CMM742-LL是用于GE Fanuc 90-70系列PLC的以太网接口模块。 它允许 PLC 使用 TCP/IP 协议与以太网上的其他设备进行通信。 该模块还与SNP（GE发那科的专有通信协议）兼容，可用于与其他GE发那科设备进行通信。

主要特点

支持 TCP/IP 和 SNP 通信协议

10BaseT 和 10Base2 以太网端口

用于连接 10Base5 网络的 AUI 端口

RS-232 和 RS-485 串行端口，用于本地通信

支持Modbus主站/从站

DIN导轨安装

应用

IC697CMM742-LL可用于各种工业自动化应用，包括：

机器控制：该模块可用于通过以太网该模块可用于将 PLC 连接到 HMI，SCADA系统，或以太网上的其他控制设备。

过程控制：IC697CMM742-LL可用于将PLC连接到DCS、历史数据库或其他过程控制设备。

数据采集：该模块可用于从传感器和其他设备收集数据，并通过以太网将其发送到中央控制器。

规格

下表总结了 IC697CMM742-LL 的主要规格：

规范价值

通信协议 TCP/IP、SNP、Modbus 主/从

以太网端口 10BaseT、10Base2

AUI 端口 10碱基5

串口 RS-232、RS-485 串口

电源 24VDC直流电

功耗 2安培

工作温度 -40°C 至 +70°C

湿度 0% 至 95% RH（非冷凝）

安装 DIN导轨安装

IC697CMM742-LL 以太网接口模块

The IC697CMM742-LL is an Ethernet interface module for GE Fanuc 90-70 series PLC. It allows the PLC to communicate with other devices on the Ethernet using the TCP/IP protocol. The module is also compatible with SNP, GE Fanuc's proprietary communication protocol, and can be used to communicate with other GE Fanuc devices.

Main feature

Support TCP/IP and SNP communication protocols

10BaseT and 10Base2 Ethernet ports

AUI port used to connect to a 10Base5 network

RS-232 and RS-485 serial ports for local communication

Supports Modbus master/slave

DIN rail mounting

Apply

The IC697CMM742-LL can be used in a variety of industrial automation applications, including:

Machine control: This module can be used over Ethernet This module can be used to connect a PLC to an HMI, SCADA system, or other control device over an Ethernet network.

Process control: The IC697CMM742-LL can be used to connect PLCS to DCS, historical databases, or other process control devices.

Data acquisition: This module can be used to collect data from sensors and other devices and send it to a central controller over Ethernet.

specification

The following table summarizes the main specifications of the IC697CMM742-LL:

Normative value

Communication protocols TCP/IP, SNP, Modbus Master/slave

Ethernet ports 10BaseT and 10Base2

AUI port 10 base 5

Serial port RS-232 and RS-485 Serial ports

Power supply 24VDC direct current

Power consumption 2 amps

Operating temperature -40°C to +70°C

Humidity 0% to 95% RH (non-condensing)

Install DIN rail mounting
