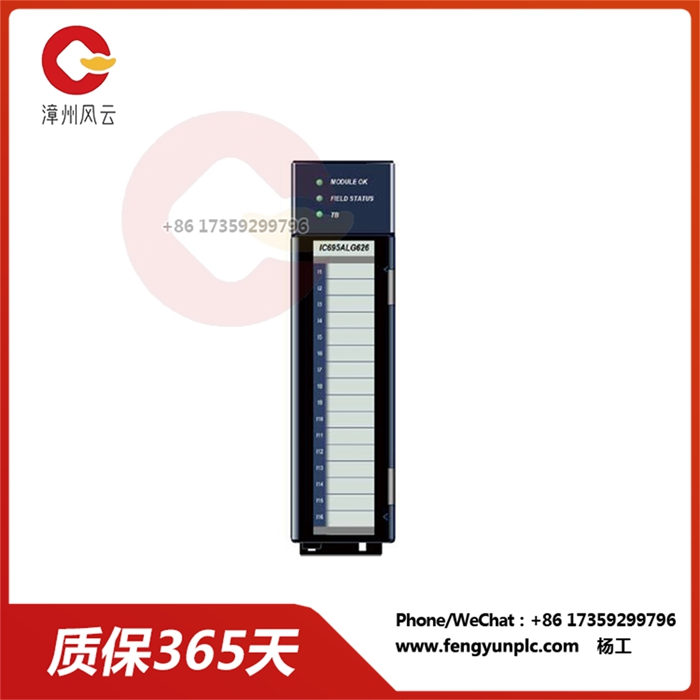

IC695ALG626 模拟量输入HART 模块

IC695ALG626 模拟量输入HART 模块

IC695ALG626是用于GE Fanuc RX3i PACSystems系列的16通道HART模拟输入模块。 它提供 16 个单端或 8 个差分输入通道，可配置用于电压或电流测量。 该模块支持HART通信协议，允许用户与HART兼容的现场设备进行通信。

主要特点

16 个单端或 8 个差分输入通道

电压和电流测量

支持HART通信协议

2500Vrms 隔离

DIN导轨安装

应用

该IC695ALG626可用于与各种兼容 HART 的现场设备连接，如：

压力变送器

温度变送器

流量变送器

液位变送器

该模块通常用于工业自动化应用，例如：

过程控制

石油与天然气

化学加工

水和废水处理

规范价值

 输入类型 单端或差分

 通道数 16 个单端或 8 个差速器

 输入范围 电压：-10V至+10V、0V至10V、0V至5V;电流：4mA至20mA，0mA至20mA

 准确性 满量程的0.1%

 分辨率 16 位

 隔离 2500伏尔姆

 通信协议 哈特

 电源 24VDC直流电

 功耗 1.2瓦

 工作温度 -40°C 至 +70°C

 湿度 0% 至 95% RH（非冷凝）

 安装 DIN导轨安装

IC695ALG626 模拟量输入HART 模块

The IC695ALG626 is a 16-channel HART analog input module for the GE Fanuc RX3i PACSystems family. It offers 16 single-ended or 8 differential input channels that can be configured for voltage or current measurement. The module supports HART communication protocols, allowing users to communicate with HART-compatible field devices.

Main feature

16 single-ended or 8 differential input channels

Voltage and current measurement

Supports HART communication protocol

2500Vrms isolated

DIN rail mounting

Apply

The IC695ALG626 can be used to connect to various HART-compatible field devices, such as:

Pressure transmitter

Temperature transmitter

Flow transmitter

Liquid level transmitter

This module is commonly used in industrial automation applications such as:

Process control

Oil and gas

Chemical processing

Water and wastewater treatment

Normative value

Input type Single-ended or differential

Number of channels 16 single-ended or 8 differential

Input range voltage: -10V to +10V, 0V to 10V, 0V to 5V; Current: 4mA to 20mA, 0mA to 20mA

Accuracy of 0.1% of full scale

Resolution 16 bit

Quarantine 2,500 volm

Communication protocol Hart

Power supply 24VDC direct current

Power consumption 1.2W

Operating temperature -40°C to +70°C

Humidity 0% to 95% RH (non-condensing)

Install DIN rail mounting
