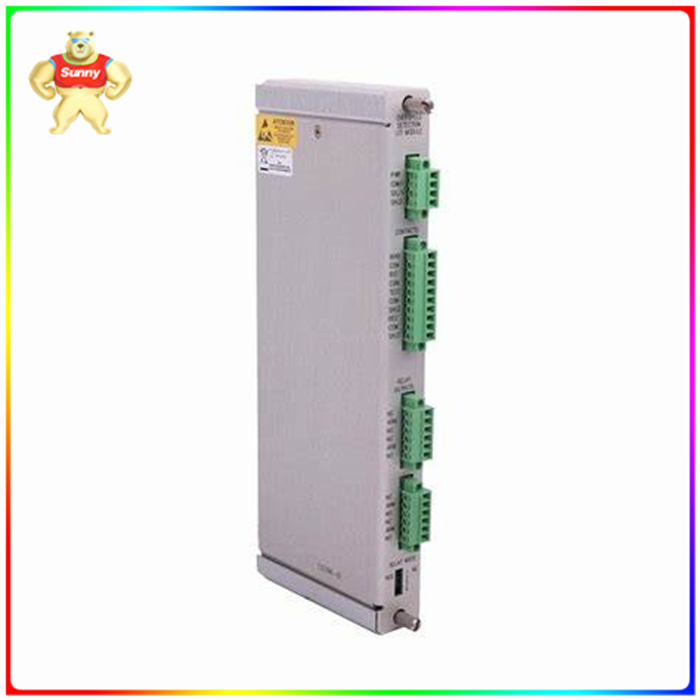

Bently Nevada本特利 133396-01 模块卡件

Bently Nevada本特利 133396-01 模块卡件

bently nevada 3500本特利模块用于汽轮机、压缩机、风机、水泵、磨煤机、齿轮箱、电机等大中型旋转机械的振动监测,广泛应用于钢铁、电力、冶金、化工、石化等很多行业。

 3500/ 22m暂态数据接口(TDI)是3500监控系统与兼容软件(system 1状态监测与诊断软件和3500系统组态软件)之间的接口。TDI结合了3500/20机架接口模块(RIM)的功能和通信处理器(如TDXnet)的数据采集能力。

在3500机柜中，TDI安装在靠近电源的槽位。它与M系列监视器(3500/40M, 3500/42M等)接口，连续采集稳态和瞬态动态(波形)数据，并通过以太网链路将这些数据传递给主机软件。有关更多信息，请参阅本文档末尾的兼容性部分。

静态数据捕获功能是TDI的标准配置。但是，使用可选的通道启用磁盘将允许TDI捕获动态和高分辨率的瞬态数据。TDI集成了3500机架内的通信处理器功能。

虽然TDI提供了整个机架通用的某些功能，但它不是关键监控路径的一部分，对整个自动机械保护监控系统的正常运行没有影响。每个3500机架需要1个TDI或RIM，总是占用1号槽位(电源旁边)。
