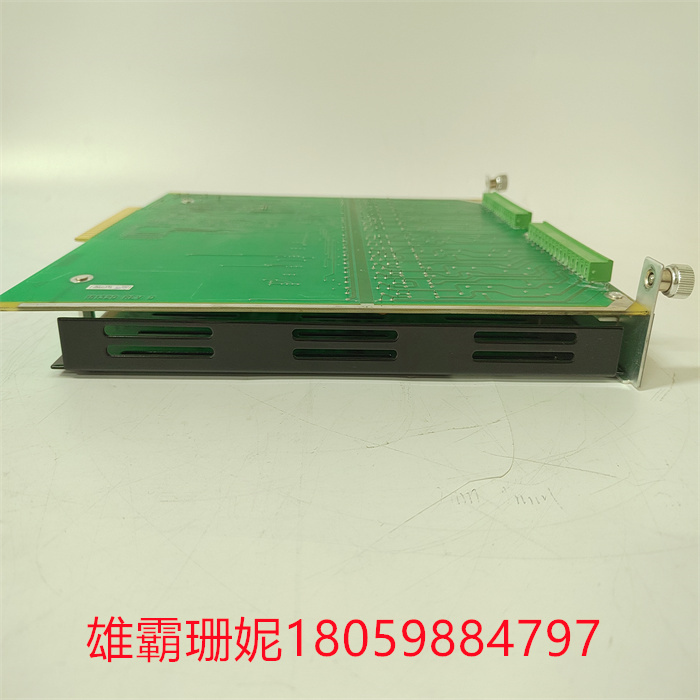

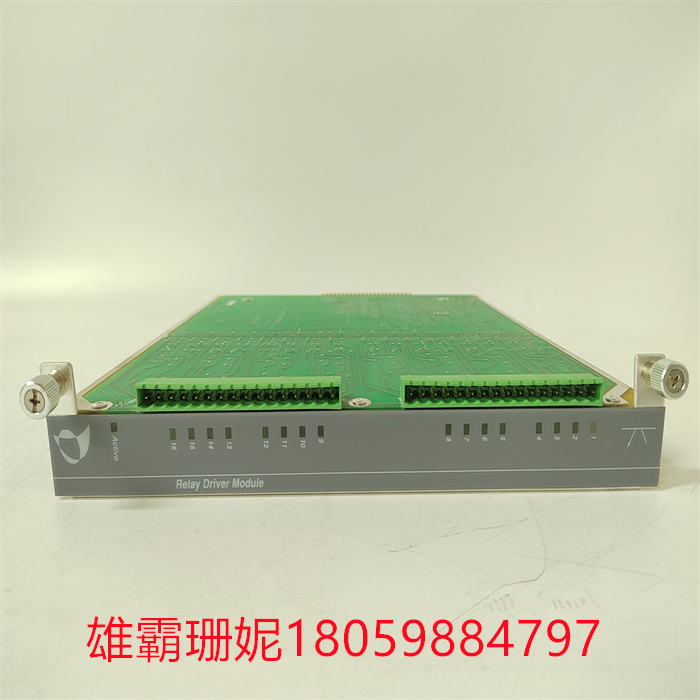

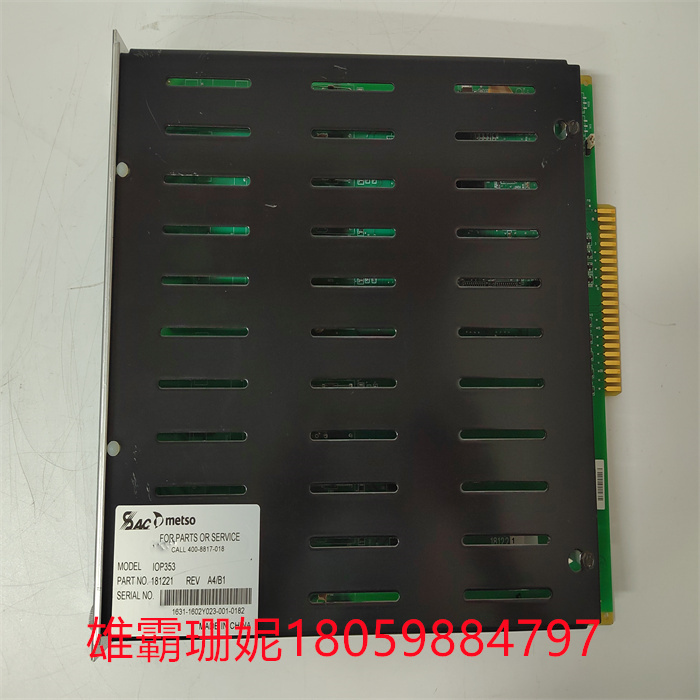

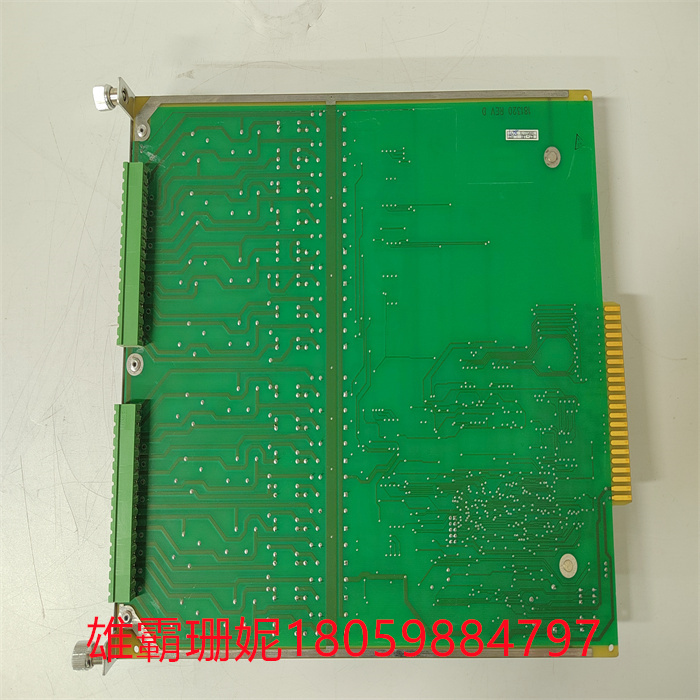

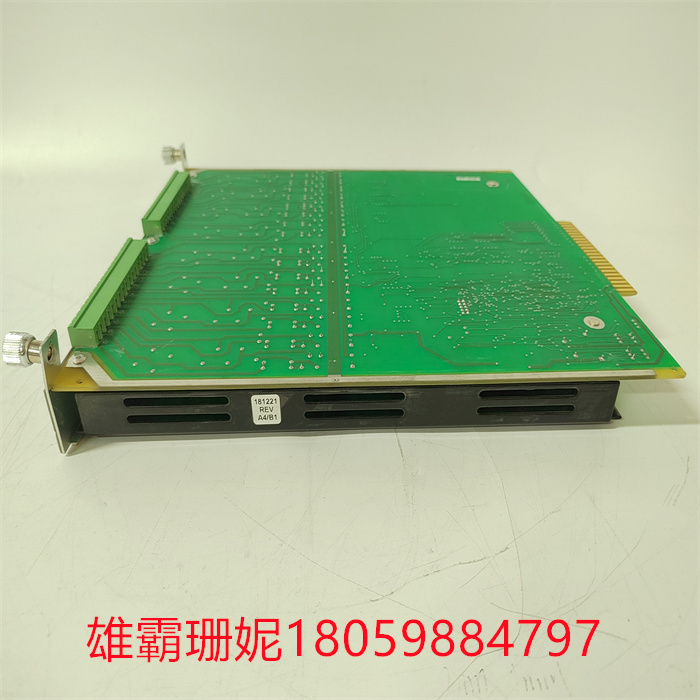

METSO美卓 数字输出模块卡件 IOP353

METSO美卓 数字输出模块卡件 IOP353

METSO IOP353将P2适配器板或LCP2适配器板和电缆连接到MVME162背板连接器P2。这为在EIA-232-D串行端口、SCSI端口和/或其它外围设备处的终端或其它外围装置，以及LAN以太网端口。

有关安装P2或LCP2适配器板的信息，以及MVME712系列转换模块，请参阅中列出的手册第1章中的相关文档（MVME162嵌入式控制器程序员参考指南提供了一些连接图）。注：如果您打算将MVME162与EIA-530中的端口B一起使用配置，不要安装P2或LCP2适配器板以及MVME712系列转换模块。它们与EIA-530接口不兼容（参见MVME162第4章功能描述中的串行端口2）。

将适当的电缆连接到EIA-232的面板连接器-D串行端口、SCSI端口和LAN以太网端口。–请注意，有些电缆未随MVME712系列提供模块，并且必须由用户制造或购买。（摩托罗拉建议所有外围连接使用屏蔽电缆，以尽量减少辐射）10.将外围设备连接到电缆。附录A供应详细信息关于支持的EIA-232-D信号的信息。附录B描述了以太网LAN（局域网）端口连接。附录C描述SCSI（小型计算机系统接口）I/O总线连接。11.在系统中安装任何其他所需的VMEmodules。12.更换机箱盖。13.将电源电缆连接到交流电源，然后转动设备接通电源。

The METSO IOP353 connects the P2 adapter board or LCP2 adapter board and cable to the MVME162 backplane connector P2. These are terminals or other peripherals at EIA-232-D serial ports, SCSI ports and/or other peripherals, and LAN Ethernet ports.

For information on installing P2 or LCP2 adapter boards, as well as MVME712 series conversion modules, refer to the relevant documentation in Chapter 1 of the manual listed here (the MVME162 Embedded Controller Programmer's Reference Guide provides some connection diagrams). Note: If you plan to use the MVME162 configuration with port B in the EIA-530, do not install the P2 or LCP2 adapter board and the MVME712 series conversion module. They are not compatible with the EIA-530 interface (see Serial Port 2 in the MVME162 Chapter 4 Function description).
