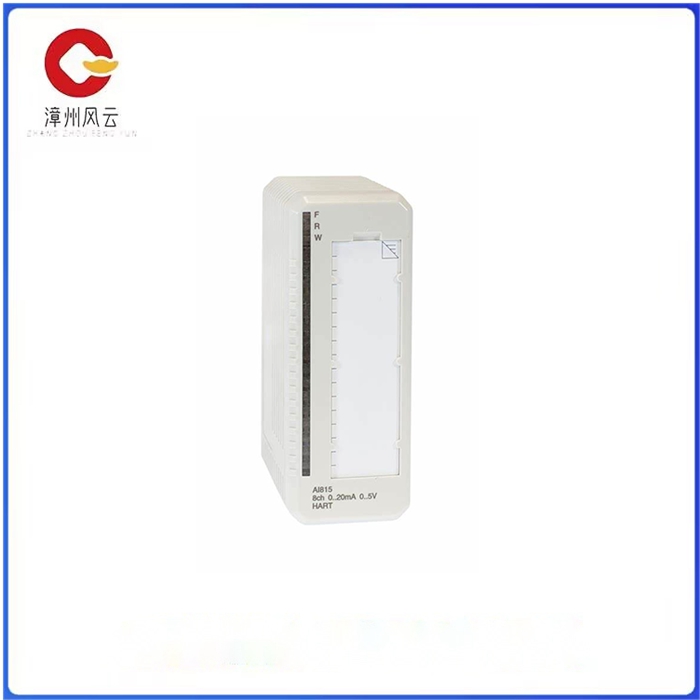

AI815 模拟量输入模块

描述

AI815 模拟输入模块有 8 个通道。

模块可配置为电压或电流输入。电流和电压信号不能在同一 I/O 模块上混合使用。

电压和电流输入可承受至少 11 V 直流电压的过压或欠压。

电压输入的输入电阻大于 10 M 欧姆，电流输入的输入电阻为 250 欧姆。

模块将外部 HART 兼容变送器电源分配到每个通道。

这就为 2 线制或 3 线制变送器的供电分配增加了一个简单的连接。变送器电源受监控和电流限制。

如果使用外部电源为 HART 变送器供电，则电源必须与 HART 兼容。

模块循环执行自诊断。

AI815 模拟量输入模块

Description

The AI815 analog input module has 8 channels.

Modules can be configured for voltage or current input. Current and voltage signals cannot be mixed on the same I/O module.

Voltage and current inputs can withstand overvoltage or undervoltage of at least 11 V DC voltage.

The input resistance of the voltage input is greater than 10 M ohms and the input resistance of the current input is 250 ohms.

The module distributes external HART compatible transmitter power to each channel.

This adds a simple connection to the power distribution of 2-wire or 3-wire transmitters. Transmitter power is monitored and current limited.

If an external power supply is used to power the HART transmitter, the power supply must be compatible with HART.

Module loop performs self-diagnosis.
