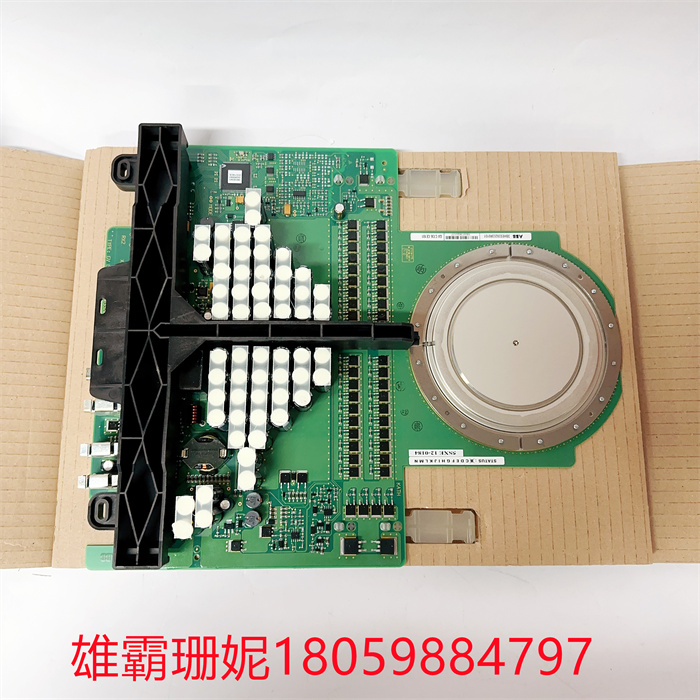

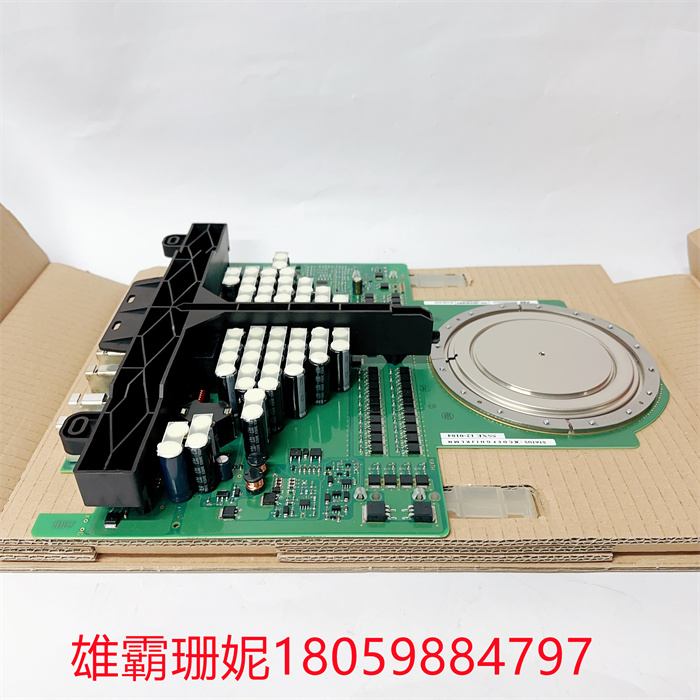

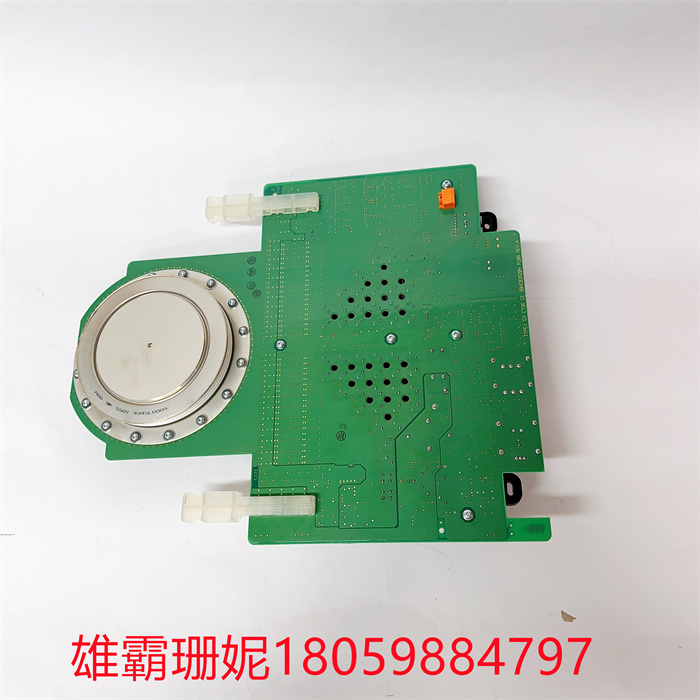

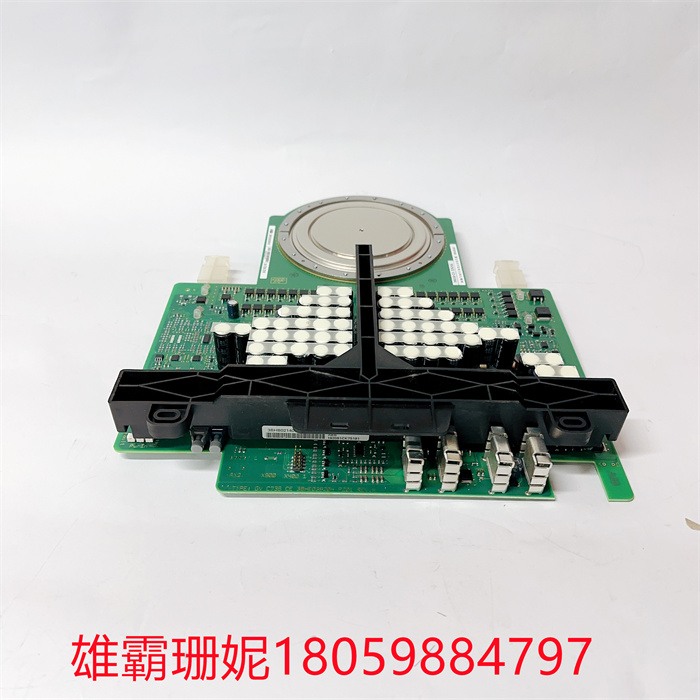

5SHY4045L0004 晶闸管 3BHB021400R0002 半导体可控硅

5SHY4045L0004晶闸管是一种由硅制成的单向半导体器件，基本上晶闸管（SCR）是一种三端子四层半导体器件，由交替的P型和N型材料组成。

5SHY4045L0004晶闸管具有三个pn结J 1、J 2和J 3，下图显示了具有 pnpn 层的 晶闸管。晶闸管具有端子 阳极(A)、阴极(K) 和 栅极G)，栅极端子 (G) 连接到靠近阴极 (K) 端子的 p 层。

5SHY4045L0004晶体管四层像两个晶体管一样工作，它们连接在一起（如下图所示），一个的输出形成另一个的输入，门作为一种“启动马达”来激活它们。

5SHY4045L0004单个晶闸管（SCR）是一个 pnp 晶体管 (Q 1 ) 和一个npn 晶体管(Q 2 ) 的组合。这里，Q1的发射极作为 SCR 的阳极端子，而 Q2的发射极是它的阴极。另外，Q1的基极与Q2 的集电极连接，Q1 的集电极与Q 的基极连接，晶闸管的栅极端子也连接到Q2的基极。
