1794-TB3 组件专门用作终端基座单元

1794-TB3 组件专门用作终端基座单元

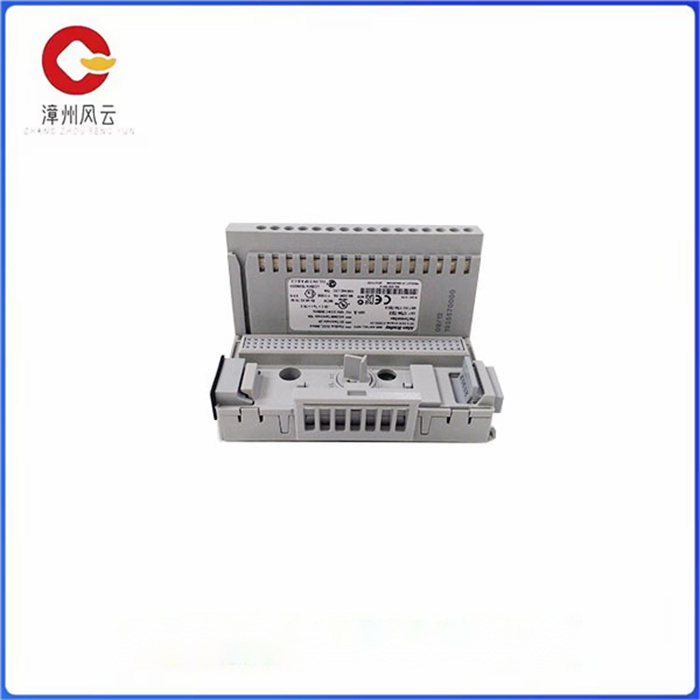

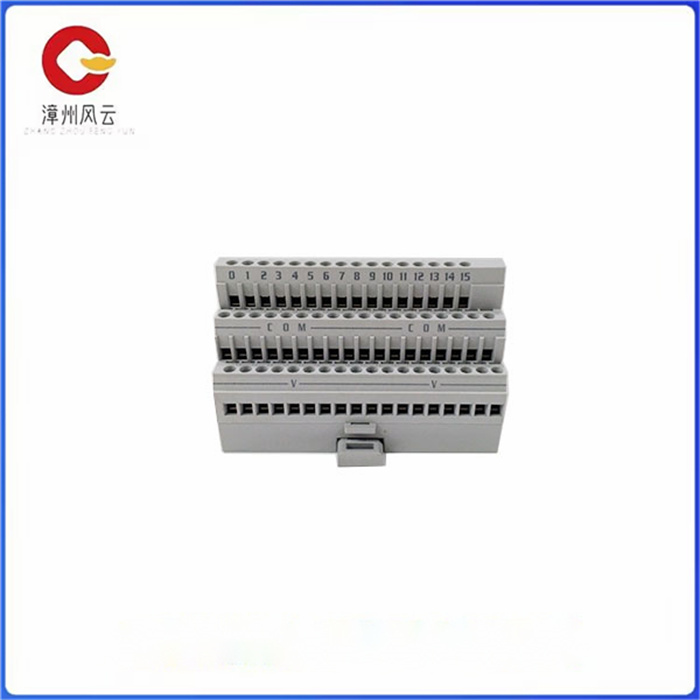

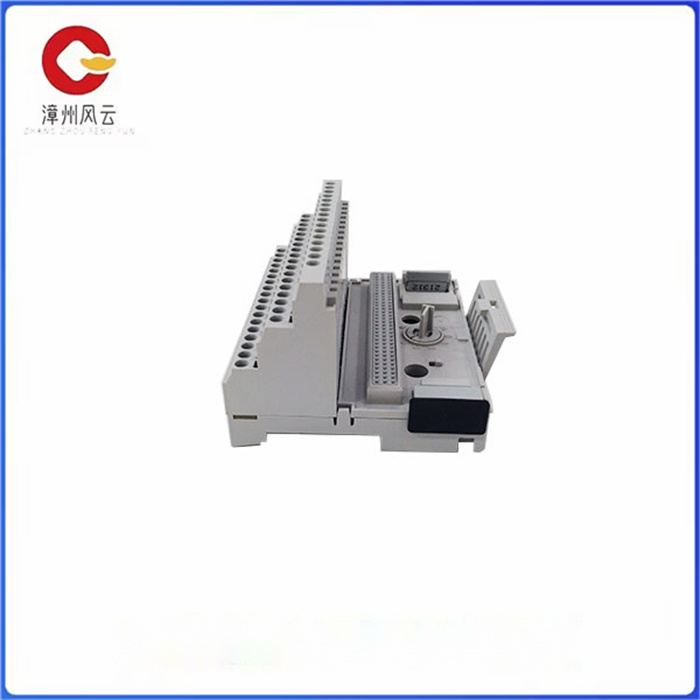

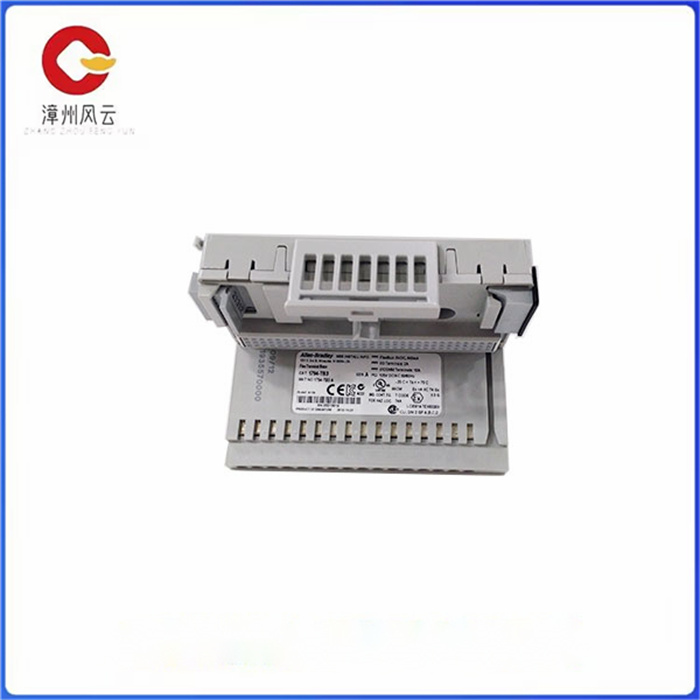

1794-TB3 是由 Allen-Bradley 制造的 Flex I/O 组件。该组件专门用作终端基座单元，主要用作现场设备和电源设备的端点。该模块还专门用于托管 Flex I/O 模块，包括 1794-IA8、1794-IA8I、1794-IA16、1794-OA8、1794-OA8I、1794-OA16、1794-IB8、1794-IB16XT、1794-IB10XOB6、1794-IB10XOB6XT、1794-IC16、1794-IG16、1794-IH16、1794-IV16、1794-OB8、1794-OB8EP、1794-OB8EPXT、1794-OB16、1794-OB16D、1794-OB16P、1794-OB16PXT、1794-OC16、 1794-OG16、1794-OV16、1794-OV16P、1794-OW8 和 1794-OW8XT。1794-TB3 有三 （3） 个端子排。顶部端子排由十六 （16） 个端子组成，专门用于输入和输出信号的接线。中间和底部端子由十八 （18） 个端子组成，分别用于公共端子和电压端子。-V Common 位于 B-16 和 B-33 航站楼;+V（电压输入）端子位于 C-34 和 C-5 端子。为了以菊花链方式连接到附近的 Flex I/O 模块和端子底座，菊花链端子位于 C-34 （+） 和 B-16 （-） 处，用于供电输入，C-51 （+） 和 B-33 （-） 用于供电。1794-TB3 具有螺丝夹端子。要安装端子底座，请将端子底座放置在略微倾斜的方向。将端子底座挂在 DIN 导轨顶部，将端子底座的背面连接到 DIN 导轨上。端子底座挂钩必须滑到适配器模块边缘下方，并且 FlexBus 连接器已接合。滑动端子底座并紧紧推到相邻的适配器上。要将端子底座锁定到 DIN 导轨上，请推动端子基座，直到 1794-TB3 对齐并啮合到 DIN 导轨上。

Allen-Bradley 的 1794-TB3 Flex I/O 端子基座单元是一种为 I/O 接线提供端子连接点并有助于形成背板的设备。它最多有 16 个 I/O 连接，具有 18 个公共端子和 18 个电压端子。1794-TB3 用于具有 125V AC/DC 电气额定值的应用，其最大电流容量为 10A，采用 0.21 x 1.3 mm2 （24-16 AWG） 绞合铜线，用于输入和输出模块。1794-TB3 的 Flexbus 额定值为 5V DC/640mA，可为 I/O 端子提供 2A 电流。它还具有 125V DC/AC 和 10A （50-60Hz） 的 V/COM 端子额定值。

1794-TB3 在 FLEXBUS 的现场接线端子之间使用基本绝缘类型提供 125V（连续）的电压隔离，其端子螺钉扭矩为 0.56 x 0.79 Nm （5 x 7lb-in）。它具有 T4A（北美）指定的温度代码和 IEC T4 温度代码。1794-TB3 在 20-70% 非冷凝相对湿度下的 IEC 额定工作温度为 -4-158 摄氏度（-5-95 华氏度），经测试和额定可承受 30G 的操作冲击和 5-10Hz 下的 500G 振动。1794-TB3 通过了 c-UL-us、UL、CSA 和 CE 认证，尺寸为 94 毫米 x 94 毫米 x 69 毫米（3.7 英寸 x 3.7 英寸 x 2.7 英寸）。

1794-TB3 组件专门用作终端基座单元

The 1794-TB3 is a Flex I/O module manufactured by Allen-Bradley. This component is specifically used as a terminal base unit, primarily as an endpoint for field equipment and power supply equipment. The module is also designed to host Flex I/O modules, include 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16, 1 794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8, and 1794-OW8XT. The 1794-TB3 has three (3) terminal blocks. The top terminal block consists of sixteen (16) terminals specifically for wiring input and output signals. The middle and bottom terminals consist of eighteen (18) terminals for common terminals and voltage terminals, respectively. -V Common is located in Terminals B-16 and B-33; The +V (voltage input) terminals are located on the C-34 and C-5 terminals. To daisy-chain to nearby Flex I/O modules and terminal bases, daisy-chain terminals are located at C-34 (+) and B-16 (-) for power input and C-51 (+) and B-33 (-) for power supply. The 1794-TB3 has screw clamp terminals. To install the terminal base, place the terminal base in a slightly inclined direction. Hang the terminal base over the top of the DIN rail and connect the back of the terminal base to the DIN rail. The terminal base hook must slide below the edge of the adapter module and the FlexBus connector must be engaged. Slide the terminal base and push tightly onto the adjacent adapter. To lock the terminal base to the DIN rail, push the terminal base until the 1794-TB3 is aligned and engaged to the DIN rail.

Allen-Bradley's 1794-TB3 Flex I/O Terminal base unit is a device that provides terminal connection points for I/O wiring and helps form a backplane. It has up to 16 I/O connections, with 18 common terminals and 18 voltage terminals. The 1794-TB3 is used in applications with a 125V AC/DC electrical rating with a maximum current capacity of 10A and uses 0.21 x 1.3 mm2 (24-16 AWG) stranded copper wire for input and output modules. The 1794-TB3 has a Flexbus rating of 5V DC/640mA and provides 2A current to the I/O terminals. It also has 125V DC/AC and 10A (50-60Hz) V/COM terminal ratings.

The 1794-TB3 provides 125V (continuous) voltage isolation between the field terminals of the FLEXBUS using a basic insulation type with a terminal screw torque of 0.56 x 0.79 Nm (5 x 7lb-in). It has a temperature code specified by T4A (North America) and an IEC T4 temperature code. The 1794-TB3 has an IEC rated operating temperature of -4-158 ° C (-5-95 ° F) at 20-70% non-condensing relative humidity and is tested and rated to withstand 30G operating shock and 500G vibration at 5-10Hz. The 1794-TB3 is c-UL-us, UL, CSA, and CE certified with dimensions of 94 mm x 94 mm x 69 mm (3.7 "x 3.7" x 2.7 ").
