2094-BC02-M02-S 是一款AB集成轴模块 （IAM）

2094-BC02-M02-S 是一款AB集成轴模块 （IAM）

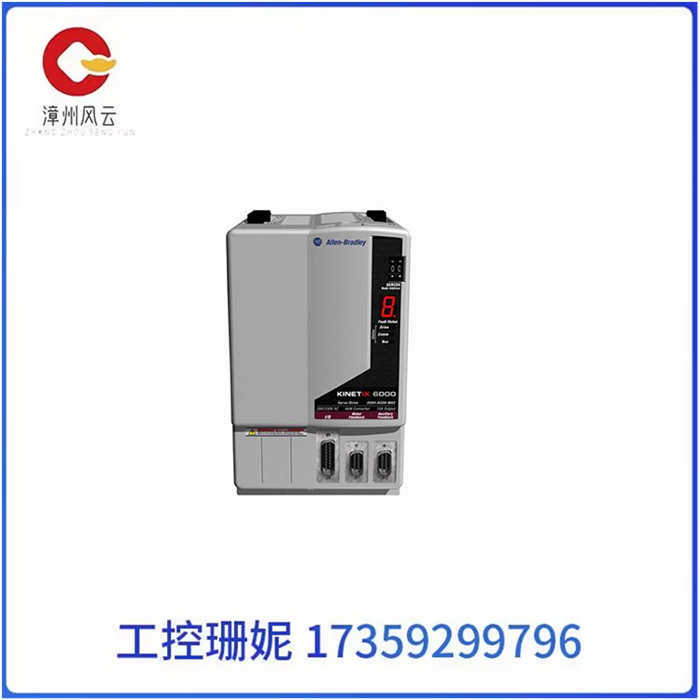

2094-BC02-M02-S 是一款艾伦-布拉德利 Kinetix 6000 集成轴模块 （IAM）。该模块的输入电压额定值为 324-528VAC，均方根，3 相，标称值为 360-480V，交流输入频率为 47-63 Hz。 2094-BC02-M02-S 的主交流输入电流为 24.0 安培，标称和最大浪涌电流为 22.0 安培。

该模块的直流输入电压为 458-747VDC，直流输入电流为 22.6 安培，均采用公共总线跟随器。2094-BC02-M02-S 的控制电源交流输入电压为 95-264VAC，有效值，1 相，标称值为 110-240V，有效值。 2094-BC02-M02-S 具有总线过压保护和总线欠压保护。

总线过压额定值为 825VDC，而总线欠压为 275VDC。标称总线输出电压为650VDC。

2094-BC02-M02-S 的内部分流连续功率为 50 瓦，峰值功率为 5.6 k瓦。它具有一个 115 欧姆的内部分流电阻器，分流导通值为 805VDC，分流关闭值为 755VDC。该模块能够为 15 kW 的总线提供连续输出功率，A 系列驱动器的峰值功率输出为 30 kW，B 系列、C 和 D 系列驱动器的峰值功率输出为 37.5 kW。它的内部效率为97%，转换器电感为500 ？H 和转换器电容为 110 °F。它具有对称的 200,000 A （rms） 短路电流额定值。

2094-BC02-M02-S 是一款AB集成轴模块 （IAM）

The 2094-BC02-M02-S is an Allen-Bradley Kinetix 6000 Integrated Shaft module (IAM). The module has an input voltage rating of 324-528VAC, RMS, 3-phase, a nominal value of 360-480V, and an AC input frequency of 47-63 Hz. The 2094-BC02-M02-S has a main AC input current of 24.0 amps and a nominal and maximum surge current of 22.0 amps.

The DC input voltage of the module is 458-747VDC, and the DC input current is 22.6 amps, both of which use a common bus follower. The 2094-BC02-M02-S control power AC input voltage is 95-264VAC, RMS, 1 phase, nominal value is 110-240V, RMS. The 2094-BC02-M02-S has bus overvoltage protection and bus undervoltage protection.

The bus overvoltage rating is 825VDC, while the bus undervoltage is 275VDC. The nominal bus output voltage is 650VDC.

The 2094-BC02-M02-S has an internal shunt continuous power of 50 watts and a peak power of 5.6 k watts. It has a 115 ohm internal shunt resistor with a shunt on-value of 805VDC and a shunt off value of 755VDC. The module is capable of providing continuous power output to A 15 kW bus, with peak power output of 30 kW for A-series drivers and 37.5 kW for B-series, C and D-series drivers. It has an internal efficiency of 97% and a converter inductance of 500? H and converter capacitance is 110 °F. It has A symmetrical 200,000 A (rms) short-circuit current rating.

2094-BC02-M02-S 是一款AB集成轴模块 （IAM）
