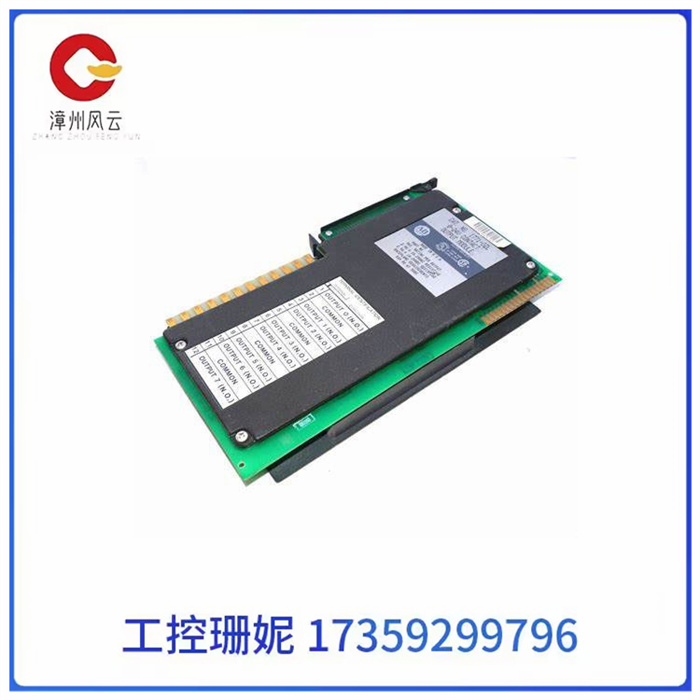

A-B 罗克韦尔 1771-OZ 电源触点输出模块

A-B 罗克韦尔 1771-OZ 电源触点输出模块

A-B 罗克韦尔 1771-OZ 电源触点输出模块

1771-OZL的特征是：

8个输出。

47至63Hz的频率范围。

92至138V的输出电压范围。

每个模块1.5安培的输出电流额定值。

浪涌电流为12伏交流电时每输出4安培，持续8.3毫秒。

负载电流为5毫安/输出电压为6Hz时为12伏输出。

通态压降在1毫安时为2伏，在12伏交流电时，关态泄漏电流为5毫安/输出。

具有关-开的1毫秒的信号延迟和在6Hz的8.3毫秒的开关延迟。

抽取的21毫安的电流（从背板）在5伏DC，+/- 5。

1.7W的功耗额定值和每小时36.6 BTU的散热额定值。

A-B 罗克韦尔 1771-OZ 电源触点输出模块

1771-OZL is characterized by:

8 outputs.

Frequency range 47 to 63Hz.

Output voltage range from 92 to 138V.

Output current rating of 1.5 amps per module.

The surge current is 4 amps per output at 12 volts AC for 8.3 milliseconds.

Load current of 5 MA/output voltage of 6Hz is 12 volts output.

The on-state voltage drop is 2 volts at 1 mA, and the off state leakage current is 5 mA/output at 12 VAC.

There is a signal delay of 1 ms on and a switching delay of 8.3 ms at 6Hz.

The 21 MA current is drawn (from the backplane) at 5 volts DC, +/ -5.

Power consumption rating of 1.7W and heat dissipation rating of 36.6 BTU per hour.
